copy of copy of Ceramic chimney Scheier Duo Universal Max KW2 fi 160 + fi 80 4m
Description
KOMIN SCHEIER DUO MAX:
➡️ Wymiar zewnętrzny komina: 36x54 cm
➡️ Wysokość systemu kominowego: 6 m
➡️ Średnica wkładu ceramicznego: 200 + 80 mm
➡️ Ilość kanałów wentylacyjnych: 1
.jpg)
⚡🔥SCHEIER DUO MAX – do wszystkich paliw🔥⚡
✅ SCHEIER DUO MAX to nowoczesny, trójwarstwowy i w pełni izolowany system kominowy przeznaczony do odprowadzania wszystkich rodzajów spalin z urządzeń grzewczych na paliwa stałe, ciekłe i gazowe. System doskonale współpracuje zarówno z paliwami suchymi, takimi jak drewno, pellet, brykiet, węgiel, ekogroszek czy miał, jak również z paliwami mokrymi, np. gazem i olejem opałowym (kotły z otwartą komorą spalania). Stanowi połączenie dwóch przewodów w jednej obudowie pustaka keramzytobetonowego.
✅ System kominowy przystosowany jest do pracy w szerokim zakresie temperatur od 60°C do 600°C, zapewniając bezpieczne, stabilne i efektywne odprowadzanie spalin w każdych warunkach eksploatacyjnych.
✅ Pierwszy kanał to wkład ceramiczny przeznaczony do odprowadzania spalin z urządzeń na paliwa stałe oraz ciekłe, takich jak drewno, pellet, brykiet, węgiel, ekogroszek, miał, gaz oraz olej opałowy (kotły z otwartą komorą spalania).
✅ Drugi kanał to wkład stalowy kwasoodporny powietrzno-spalinowy (SPS), przeznaczony do kotłów gazowych z zamkniętą komorą spalania, kondensacyjnych oraz turbo.
✅ Komin może być montowany zarówno wewnątrz, jak i na zewnątrz budynku, dzięki czemu znajduje zastosowanie w domach jednorodzinnych, budynkach mieszkalnych oraz obiektach użytkowych.
✅ W systemie zastosowano wysokiej jakości wkłady ceramiczne renomowanego austriackiego producenta RHI Magnesita, światowego lidera w produkcji materiałów ogniotrwałych. Ceramika w klasie A1N1 T600 charakteryzuje się wysoką odpornością na działanie temperatury, kondensatu, kwasów oraz pożar sadzy, zapewniając maksymalne bezpieczeństwo oraz wieloletnią trwałość systemu kominowego.
✅ Trójwarstwowa konstrukcja systemu, składająca się z wkładów ceramicznych, izolacji z wełny mineralnej oraz pustaków keramzytobetonowych, gwarantuje wysoką szczelność, trwałość oraz niezawodne działanie przez wiele lat użytkowania.
✅ Systemy kominowe Scheier produkowane są zgodnie z europejską normą EN 1457 oraz posiadają oznakowanie CE, potwierdzające ich zgodność z wymaganiami bezpieczeństwa i dopuszczenie do stosowania w budownictwie na terenie Unii Europejskiej.
Najważniejsze cechy systemu:
✔️ System kominowy dwuciągowy łączący wkład ceramiczny oraz stalowy INOX w jednej obudowie
✔️ Kanał ceramiczny przeznaczony do paliw stałych i ciekłych – odporny na wysoką temperaturę, kondensat oraz pożar sadzy
✔️ System powietrzno–spalinowy (SPS) zapewniający jednoczesne odprowadzanie spalin i doprowadzenie powietrza do spalania
✔️ Wkład stalowy kwasoodporny odporny na kondensat, wilgoć oraz agresywne związki chemiczne powstające podczas spalania gazu
✔️ Przystosowany do pracy z kotłami gazowymi kondensacyjnymi oraz turbo (zamknięta komora spalania)
✔️ Praca w nadciśnieniu w kanale stalowym – idealna do nowoczesnych instalacji grzewczych
✔️ Zakres pracy kanału ceramicznego od 60°C do 600°C
✔️ Optymalny zakres pracy kanału stalowego do ok. 200°C
✔️ Szczelne połączenia zapewniające bezpieczeństwo i prawidłową pracę systemu
✔️ Doprowadzenie powietrza przestrzenią między wkładem a pustakiem zwiększające sprawność kotła
✔️ Izolacja z wełny mineralnej na całej wysokości przewodu kominowego
✔️ Lekka i wytrzymała obudowa wykonana z pustaków keramzytobetonowych
✔️ Możliwość montażu komina zarówno wewnątrz, jak i na zewnątrz budynku
✔️ System modułowy zapewniający szybki i prosty montaż
✔️ Kompletny system kominowy przeznaczony do współpracy z wszystkimi rodzajami paliw
🧱 Kompletny zestaw kominowy SCHEIER DUO MAX
System kominowy SCHEIER MAX dostarczany jest jako kompletny zestaw zawierający wszystkie elementy niezbędne do budowy izolowanego komina ceramicznego. Komponenty systemu są w pełni dopasowane, co zapewnia szybki montaż, wysoką szczelność oraz bezpieczną i trwałą eksploatację przez wiele lat.

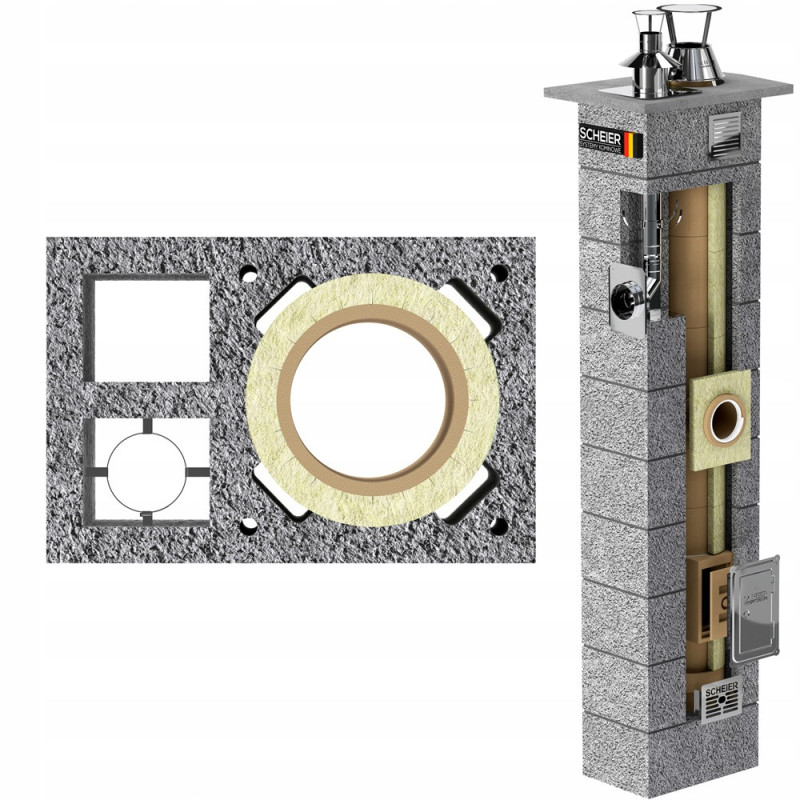

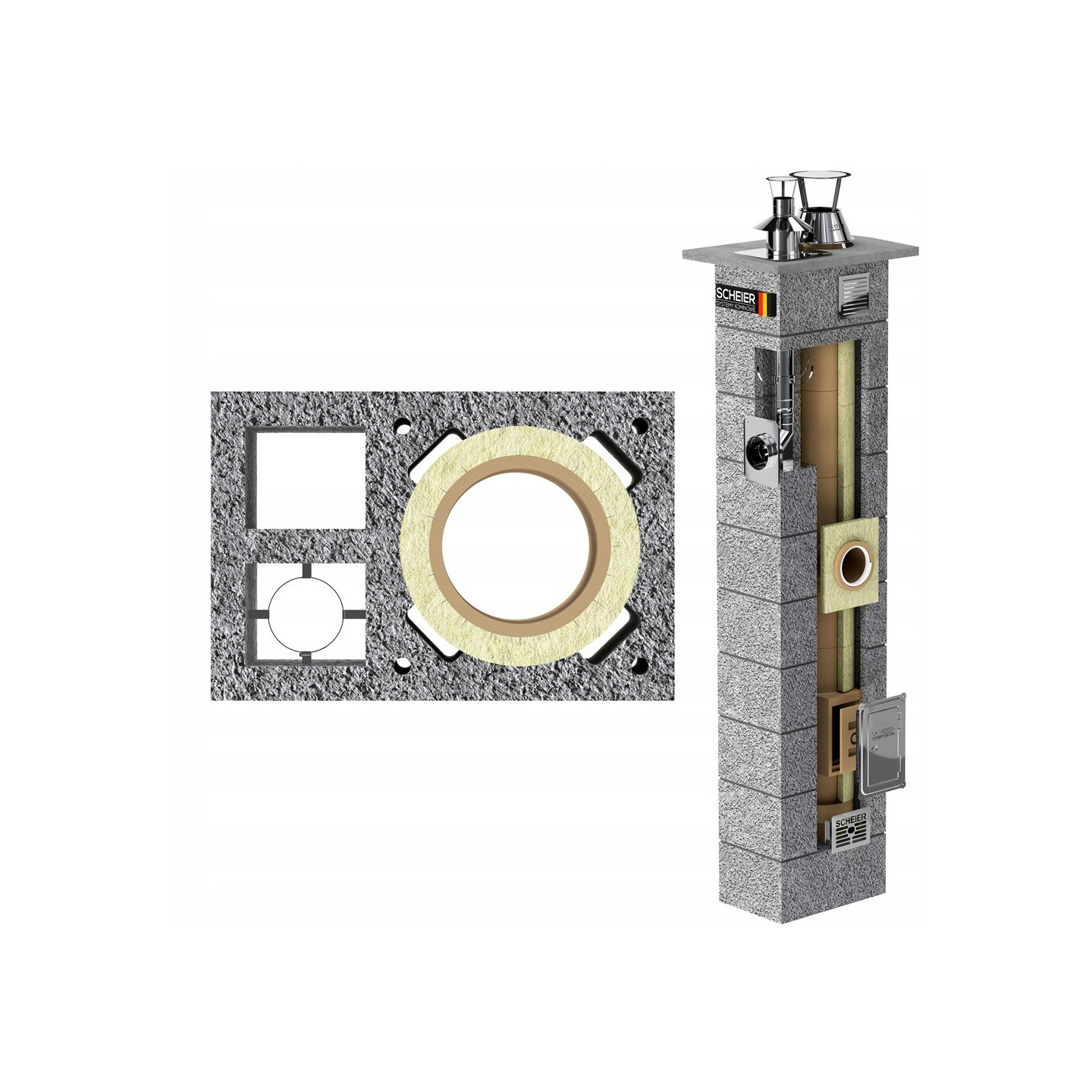

Poniżej przedstawiono schemat oraz listę elementów wchodzących w skład zestawu:
- Daszek wyrzutu spalin
- Wyrzut pionowy spalin fi 80 z czerpnią powietrza fi 125
- Czapa betonowa kominowa
- Płyta czołowa kwasoodporna fi 80/125
- Kratka przewietrzająca
- Obejmy centrujące
- Podstawa kolana
- Rury stalowe kwasoodporne INOX fi 80 z uszczelką
- Kolano kwasoodporne 87° ze stopką
- Drzwiczki kominowe izolowane
- Kratka odskpraplacza
- Pustaki keramzytobetonowe (obudowa komina - klasa LB5)
- Daszek stożka ze stali kwasoodpornej
- Nasada kominowa stożek (dyfuzor)
- Rury ceramiczne RHI Magnesita (klasa A1N1 T600)
- Sznur dylatacyjny
- Trójnik ceramiczny spalinowy 90°
- Płyta czołowa izolacyjna trójnika
- Trójnik ceramiczny wyczystkowy
- Zaślepka ceramiczna wyczystki
- Odskraplacz wysoki z odprowadzeniem kondensatu
- Kolano odskraplacza
- Wełna izolacyjna
- Klej do łączenia elementów ceramicznych
(12) Pustaki keramzytobetonowe stanowią trwałą i stabilną obudowę komina. Keramzytobeton wyróżnia się dobrą izolacyjnością cieplną, odpornością na ogień, mróz i wilgoć oraz wysoką trwałością, co przekłada się na bezpieczeństwo i wieloletnią eksploatację.
W pustakach zastosowano kanały przewietrzające, które umożliwiają prawidłową wentylację przestrzeni wokół wkładu i izolacji, ograniczając gromadzenie wilgoci i wspierając prawidłową pracę komina.
Wysokość 24 cm zapewnia przewagę montażową nad wyższymi pustakami (np. 33 cm) – niższa masa ułatwia transport na strop i montaż, a mniejszy format umożliwia dokładniejsze poziomowanie oraz precyzyjne dopasowanie komina do konstrukcji budynku.
Fabryczne otwory konstrukcyjne umożliwiają zbrojenie komina przy użyciu prętów zbrojeniowych lub gwintowanych, co zwiększa jego stabilność i wytrzymałość, szczególnie w części ponad dachem.
(17) Trójnik ceramiczny spalinowy umożliwia bezpieczne i szczelne podłączenie kotła, pieca lub kominka do przewodu kominowego, zapewniając prawidłowy przepływ spalin. Standardowo stosowany jest trójnik 90°, z możliwością zamiany na trójnik 45° za dopłatą, w zależności od wymagań instalacji.
(19) Wyczystka ceramiczna zapewnia wygodny dostęp do przewodu kominowego, umożliwiając jego kontrolę oraz okresowe czyszczenie.
(15) Rury ceramiczne stanowią główny przewód odprowadzający spaliny. Wykonane z wysokiej jakości ceramiki w klasie A1N1 T600, odpornej na wysoką temperaturę, kondensat oraz pożar sadzy.
(24) Klej do łączenia wkładów ceramicznych przeznaczony do trwałego i szczelnego montażu elementów ceramicznych. Zapewnia odporne na wysoką temperaturę połączenie oraz bezpieczną i wieloletnią eksploatację komina.
(20) Zaślepka ceramiczna wyczystki zapewnia szczelne zamknięcie wyczystki, umożliwiając jednocześnie łatwy dostęp do wnętrza komina w celu kontroli i czyszczenia przewodu kominowego.
(22) Kolano odskraplacza z PCV umożliwia bezpieczne i szczelne odprowadzenie kondensatu z odskraplacza bezpośrednio do kanalizacji (fi 50). Zapewnia prawidłową pracę systemu odprowadzania skroplin oraz chroni komin przed zawilgoceniem.
(21) Odskraplacz ceramiczny z podstawą (misa skroplin) odpowiada za zbieranie i odprowadzanie kondensatu z przewodu kominowego. Konstrukcja z pełną podstawą zapewnia większą pojemność, stabilną pracę oraz umożliwia bezpieczne podłączenie odpływu do kanalizacji, chroniąc komin przed zawilgoceniem.
(23) Wełna izolacyjna zapewnia skuteczną izolację wkładu ceramicznego na całej wysokości komina, ograniczając straty ciepła i stabilizując temperaturę pracy przewodu. Poprawia ciąg kominowy, zwiększa sprawność systemu oraz chroni obudowę komina przed nagrzewaniem. Wełna jest odporna na wysokie temperatury i zachowuje swoje właściwości przez cały okres eksploatacji.
(18) Płyta czołowa trójnika z wełny stanowi element izolacyjny zabezpieczający miejsce podłączenia trójnika spalinowego. Ogranicza straty ciepła, stabilizuje pracę komina oraz zapewnia prawidłową dylatację wkładu ceramicznego względem obudowy.
(16) Sznur dylatacyjny wysokotemperaturowy umożliwia prawidłową kompensację rozszerzalności termicznej wkładu ceramicznego. Zapewnia szczelność połączeń oraz chroni elementy systemu przed naprężeniami i uszkodzeniami wynikającymi ze zmian temperatury.
(1) Daszek kominowy INOX zabezpiecza przewód kominowy przed opadami atmosferycznymi, takimi jak deszcz czy śnieg. Chroni komin przed zawilgoceniem oraz wspiera jego prawidłową pracę, jednocześnie poprawiając estetykę zakończenia komina.
(2) Wyrzut pionowy spalin Ø 80 z czerpnią powietrza Ø 125 stanowi zakończenie systemu powietrzno–spalinowego (SPS). Umożliwia jednoczesne odprowadzanie spalin oraz pobór powietrza do spalania, zapewniając prawidłową i efektywną pracę kotła gazowego.
(13) Daszek stożka ze stali kwasoodpornej zabezpiecza komin przed bezpośrednim dostawaniem się deszczu, śniegu oraz zanieczyszczeń do wnętrza przewodu. Wydłuża żywotność komina i chroni wkład ceramiczny przed nadmiernym zawilgoceniem.
(14) Nasada kominowa stożek (dyfuzor) ze stali kwasoodpornej zapewnia prawidłowe zakończenie komina i stabilny ciąg. Chroni wnętrze komina oraz wełnę izolacyjną przed opadami i zamoknięciem, zabezpieczając właściwości izolacyjne i zwiększając trwałość systemu.
(10) Drzwiczki kominowe izolowane zapewniają szczelne zamknięcie wyczystki oraz estetyczne wykończenie komina. Umożliwiają łatwy dostęp do kontroli i czyszczenia przewodu kominowego, a zastosowana izolacja ogranicza straty ciepła i zwiększa bezpieczeństwo użytkowania.
(11) Kratka odskraplacza zapewnia dostęp do odpływu kondensatu oraz umożliwia kontrolę i prawidłowe działanie systemu odprowadzania skroplin, chroniąc komin przed nadmiernym zawilgoceniem.
(5) Kratka przewietrzająca umożliwia prawidłową wentylację przestrzeni wokół wkładu ceramicznego i izolacji, zapobiegając gromadzeniu wilgoci oraz wspierając prawidłową pracę i trwałość systemu kominowego.
(8) Rury stalowe INOX stanowią główny przewód odprowadzający spaliny. Wykonane ze stali kwasoodpornej, odpornej na kondensat, wilgoć oraz agresywne związki chemiczne powstające podczas spalania gazu.
System rur z uszczelkami zapewnia wysoką szczelność oraz bezpieczną pracę w warunkach nadciśnienia, co jest szczególnie istotne w przypadku kotłów kondensacyjnych i turbo.
(9) Kolano spalinowe kwasoodporne 87° ze stopką umożliwia bezpieczne i szczelne podłączenie kotła gazowego do przewodu kominowego. Zapewnia prawidłowy kierunek przepływu spalin oraz stabilne osadzenie elementu w systemie kominowym. Konstrukcja kolana umożliwia łatwy montaż oraz dopasowanie do instalacji grzewczej.
(6) Obejmy centrujące służą do stabilnego osadzenia wkładu stalowego wewnątrz pustaka kominowego. Zapewniają prawidłowe prowadzenie przewodu kominowego oraz utrzymanie odpowiedniej przestrzeni powietrznej między wkładem a obudową, co jest kluczowe dla działania systemu powietrzno–spalinowego (SPS)
(4) Płyta czołowa INOX Ø 80/125 umożliwia estetyczne i szczelne wyprowadzenie przyłącza spalinowego przez ścianę komina. Zapewnia stabilne mocowanie oraz właściwe uszczelnienie miejsca podłączenia kotła do systemu kominowego, zwiększając bezpieczeństwo oraz trwałość całej instalacji.
(7) Podstawa systemu kominowego stanowi element montażowy umożliwiający stabilne ustawienie pierwszych elementów komina. Zapewnia prawidłowe posadowienie systemu oraz ułatwia montaż kolana i pozostałych elementów, wpływając na stabilność i trwałość całej instalacji kominowej.
(3) Czapa betonowa zbrojona stanowi trwałe i solidne zakończenie komina. Wykonana z wysokiej jakości betonu i wzmocniona zbrojeniem, zapewnia wysoką wytrzymałość mechaniczną oraz odporność na warunki atmosferyczne. Chroni konstrukcję komina przed wnikaniem wody, zwiększając jego trwałość i bezpieczeństwo użytkowania.
❗❗❗ Na co warto zwrócić uwagę przy wyborze systemu kominowego, aby uniknąć trudności podczas użytkowania i odbiorów? ❗❗❗
Czy system posiada oznakowanie CE potwierdzające zgodność kompletnego systemu kominowego z normami europejskimi (np. EN 13063-1, EN 13063-2, EN 13063-3)?
Ważne jest, aby certyfikacja dotyczyła całego zestawu, a nie tylko pojedynczych komponentów.
Jeśli system posiada certyfikaty wyłącznie na pojedyncze elementy składowe, takie jak pustaki, ceramika czy wełna, oznacza to, że jest to tzw. „składak”, który nie został przebadany jako kompletny system kominowy i nie ma potwierdzenia w badaniach dla pracy całościowej.
Technical data
| Chimney height | 4m |
|---|---|
| Chimney liner diameter | fi 80 + fi 160 |
| Fuel type | All fuels + Liquid fuels oil/gas |
| Chimney insulation | Lagging - full insulation |
| Purpose of the chimney | Brickwork inside or outside the building |
| Operating temperature | 60-600 [°C] |
| Number of ventilation channels | 1 |
| System | Scheier |
| Chimney type | KW2 36x52x24 |
