Komin ceramiczny Scheier Uniwersal Max KW+W2+W2 fi 160 9,5m

System: SCHEIER UNIWERSAL MAX

Wymiar zewnętrzny komina [cm]: 36x98

Wysokość komina [m]: 9,5m

Średnica komina [mm]: 160

Ilość kanałów wentylacyjnych [szt]: 5

SCHEIER UNIWERSAL MAX - izolowany komin z rozszerzonym zestawem, do wszystkich paliw

• SCHEIER UNIWERSAL MAX to izolowany, trójwarstwowy komin ceramiczny do urządzeń grzewczych na paliwa stałe, ciekłe i gazowe: drewno, pellet, brykiet, węgiel, ekogroszek i miał oraz gaz i olej opałowy w kotłach z otwartą komorą spalania. Od wersji Uniwersal różni się bogatszym zestawem - ma między innymi wysoki odskraplacz z podstawą, kolano do kanalizacji i daszek stożka.
• Zakres pracy od 60°C do 600°C pozwala podłączyć zarówno kocioł o niskiej temperaturze spalin, jak i piec czy kominek, w którym spaliny są bardzo gorące.
• Komin sprawdzi się wewnątrz i na zewnątrz budynku - w domach, budynkach mieszkalnych i obiektach użytkowych.
• Przewód spalinowy tworzą wkłady z ceramiki RHI Magnesita - austriackiego koncernu, jednego z liderów w produkcji materiałów ogniotrwałych. Klasa A1N1 T600 oznacza odporność na wysoką temperaturę, kondensat, kwasy i pożar sadzy.
• Komin ma trzy warstwy: ceramiczny wkład, izolację z wełny mineralnej i keramzytobetonową obudowę. Taki układ zapewnia szczelność, dobrą izolację i długą żywotność.
• Systemy Scheier są wytwarzane według normy europejskiej EN 1457 i oznaczone znakiem CE - spełniają wymagania bezpieczeństwa i są dopuszczone do stosowania w budownictwie w krajach Unii Europejskiej.

Elementy zestawu SCHEIER UNIWERSAL MAX

Zestaw SCHEIER UNIWERSAL MAX zawiera komplet części do budowy izolowanego komina ceramicznego, w tym elementy, których nie ma w podstawowym zestawie Uniwersal. Wszystko do siebie pasuje, więc montaż jest szybki, a gotowy komin szczelny.

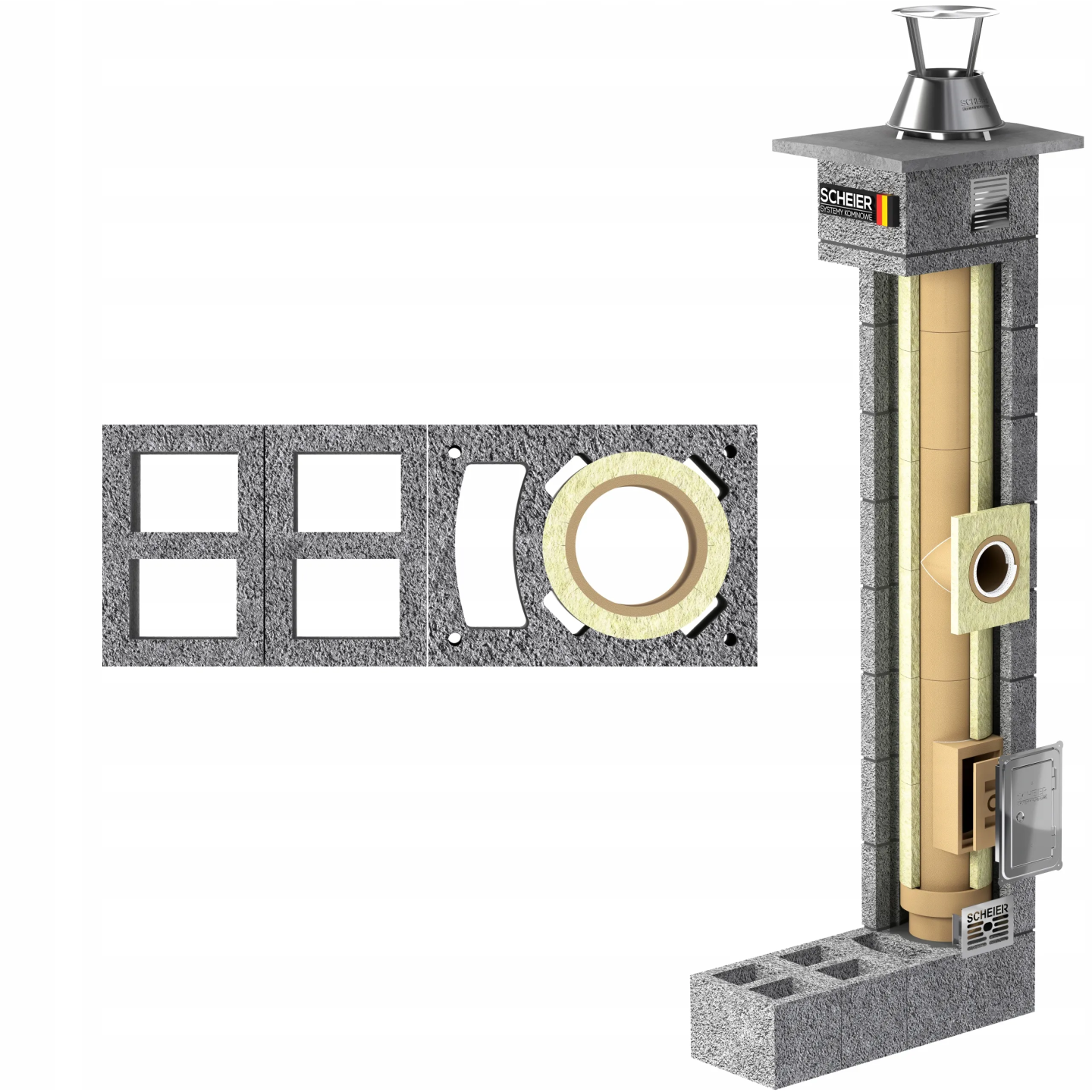

Na schemacie poniżej każdy element ma swój numer z listy:

1. Czapa betonowa kominowa
2. Rury ceramiczne RHI Magnesita (klasa A1N1 T600)
3. Trójnik ceramiczny spalinowy 90°
4. Trójnik ceramiczny wyczystkowy
5. Zaślepka ceramiczna wyczystki
6. Odskraplacz wysoki z odprowadzeniem kondensatu
7. Kolano odskraplacza
8. Pustaki keramzytobetonowe (obudowa komina - klasa LB5)
9. Daszek stożka ze stali kwasoodpornej
10. Nasada kominowa stożek (dyfuzor) wyczystki
11. Kratka przewietrzająca
12. Wełna izolacyjna
13. Sznur dylatacyjny
14. Płyta czołowa izolacyjna trójnika
15. Klej do łączenia elementów ceramicznych
16. Drzwiczki kominowe izolowane
17. Kratka odskraplacza

(2) Rury ceramiczne to serce komina - przewód, którym uchodzą spaliny. Ceramika A1N1 T600 znosi wysoką temperaturę, kondensat i pożar sadzy.

(4) Wyczystka ceramiczna umożliwia zajrzenie do przewodu oraz jego regularne czyszczenie.

(3) Trójnik ceramiczny spalinowy to przyłącze urządzenia grzewczego do komina. Zapewnia szczelne połączenie i prawidłowy przepływ spalin. Standardem jest trójnik 90°, a za dopłatą trójnik 45° - zależnie od instalacji.

(15) Klej do łączenia wkładów ceramicznych zapewnia trwałe, szczelne i odporne na wysoką temperaturę połączenia elementów ceramicznych.

(12) Wełna izolacyjna otacza wkład na całej wysokości komina. Zatrzymuje ciepło w przewodzie, stabilizuje jego temperaturę, wspiera ciąg i chroni obudowę przed nagrzaniem. Wytrzymuje wysoką temperaturę przez cały okres użytkowania.

(14) Płyta czołowa trójnika z wełny zabezpiecza i izoluje przejście trójnika spalinowego przez obudowę, ogranicza straty ciepła i zostawia wkładowi miejsce na ruchy termiczne.

(13) Sznur dylatacyjny wysokotemperaturowy kompensuje wydłużanie się wkładu ceramicznego pod wpływem temperatury, chroniąc połączenia i elementy komina przed naprężeniami.

(16) Drzwiczki kominowe izolowane estetycznie i szczelnie zamykają wyczystkę, a izolacja zmniejsza straty ciepła. Otwiera się je przy kontroli i czyszczeniu komina.

(11) Kratka przewietrzająca zapewnia dopływ powietrza wokół wkładu i izolacji, przez co wilgoć nie zbiera się w kominie.

(17) Kratka odskraplacza daje dostęp do odpływu kondensatu i pozwala sprawdzić, czy skropliny odpływają prawidłowo.
