Pustak wentylacyjny keramzytowy W3 52 x 24 x 24 cm

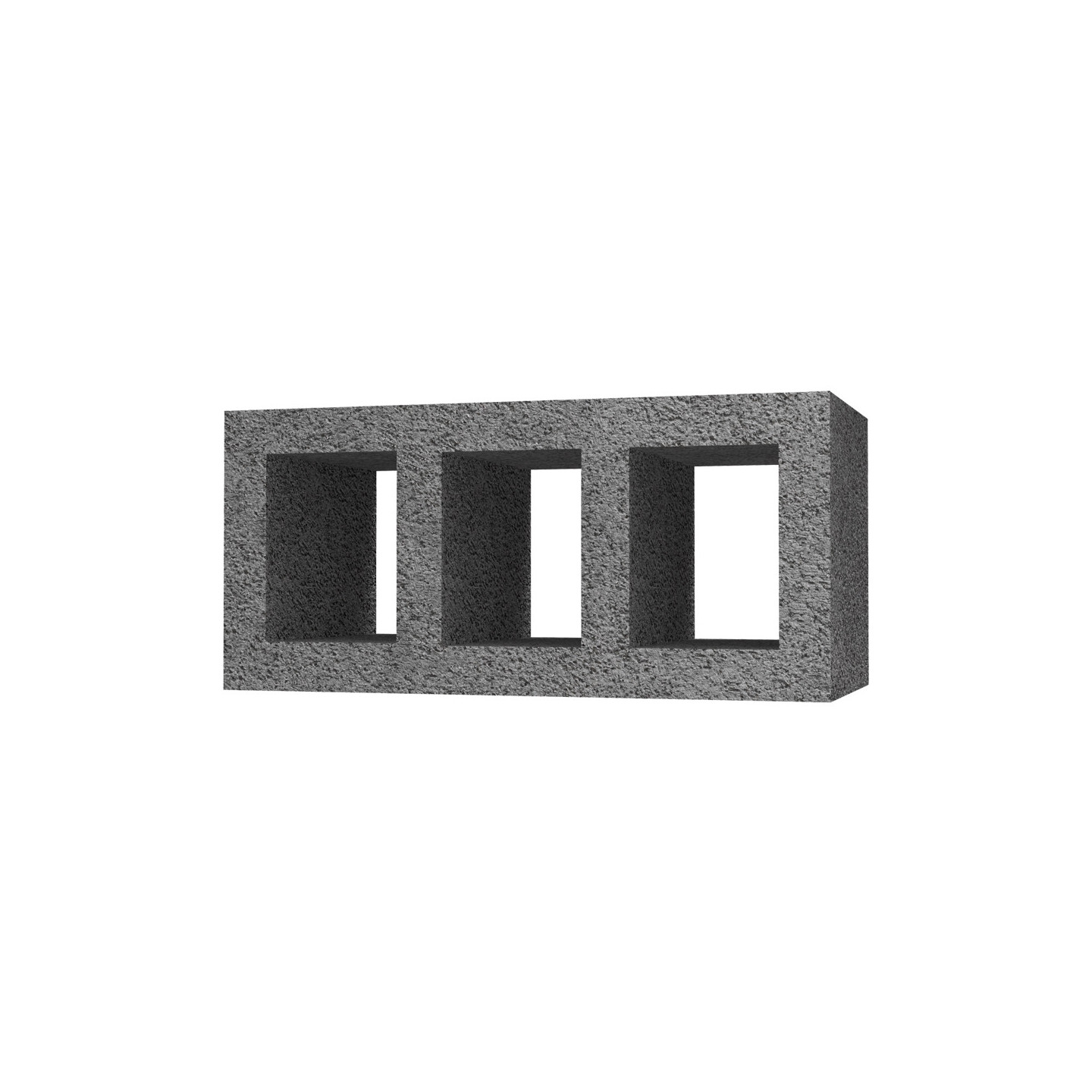

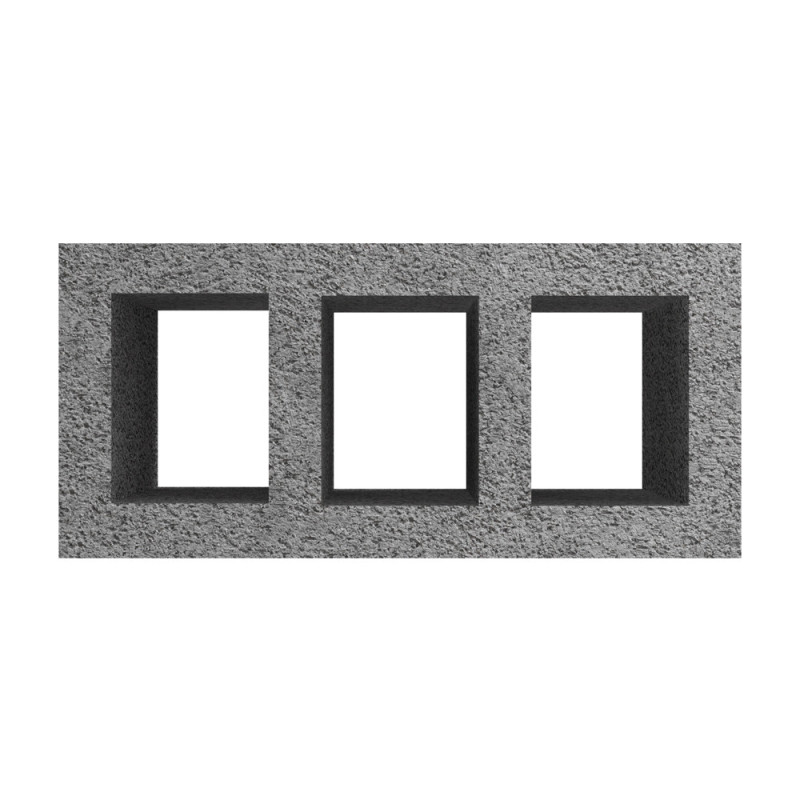

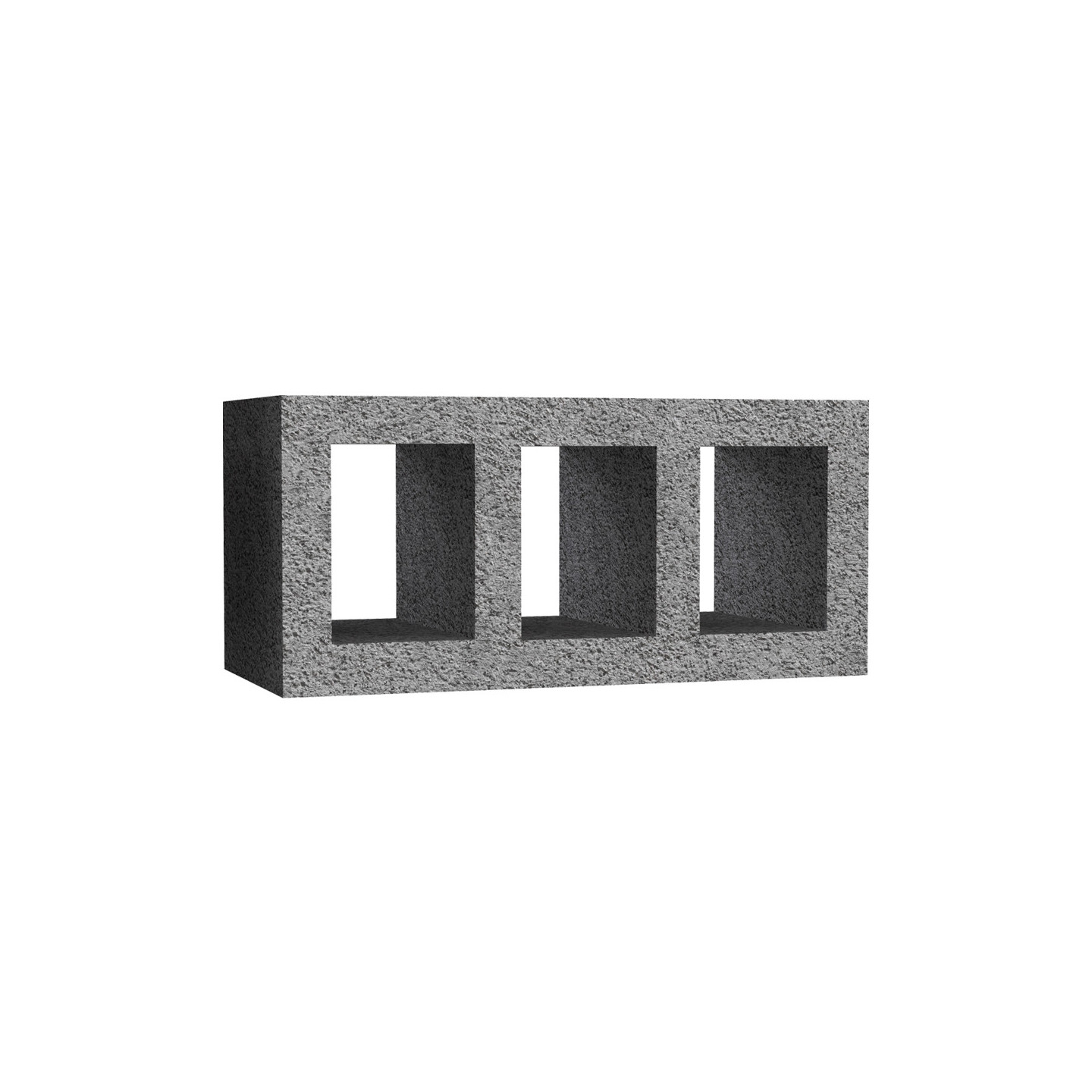

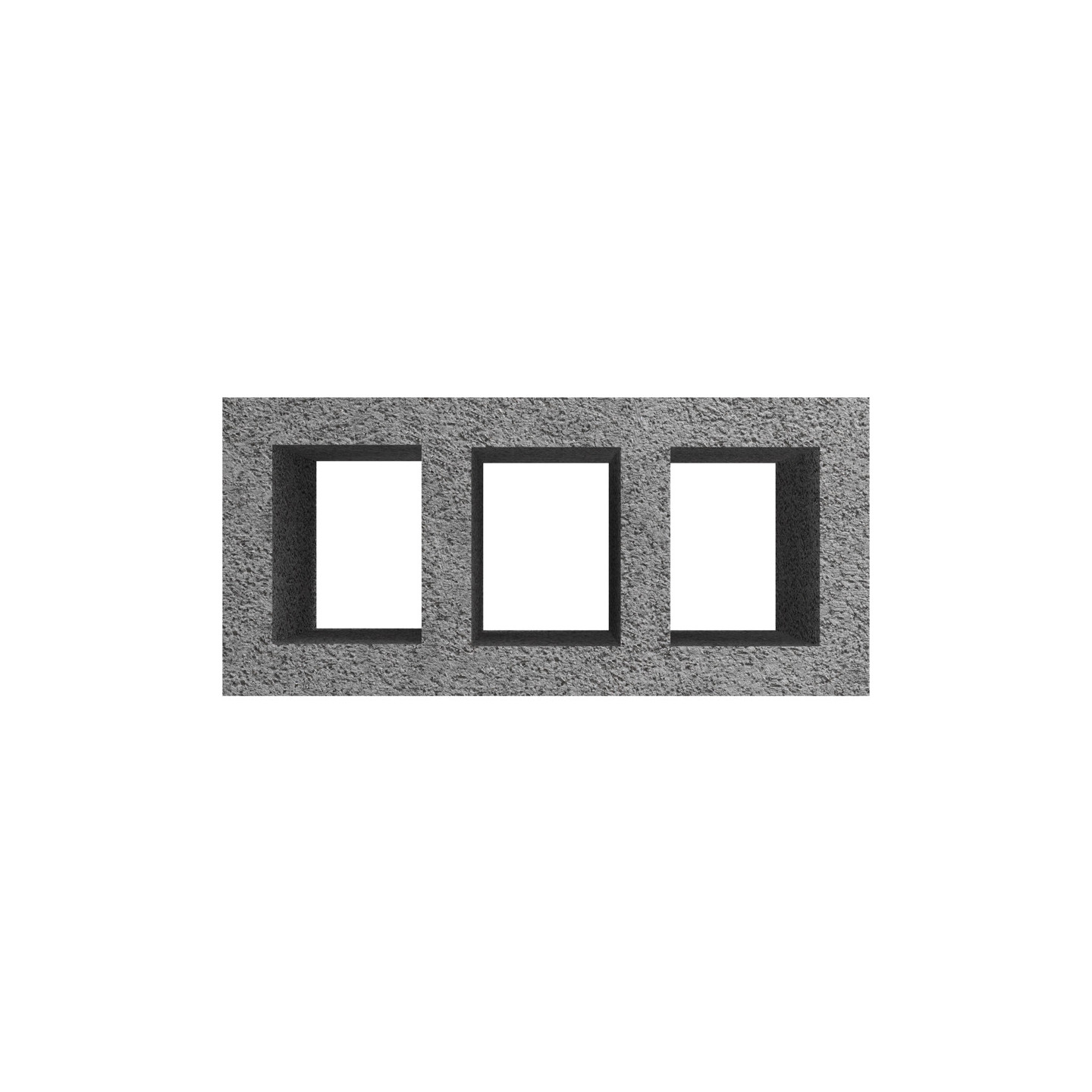

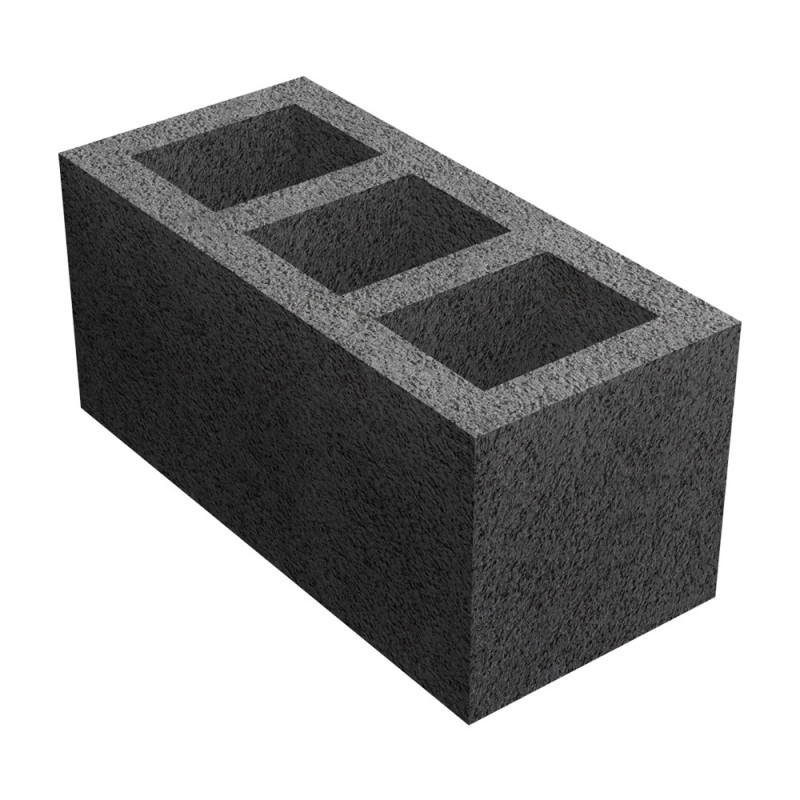

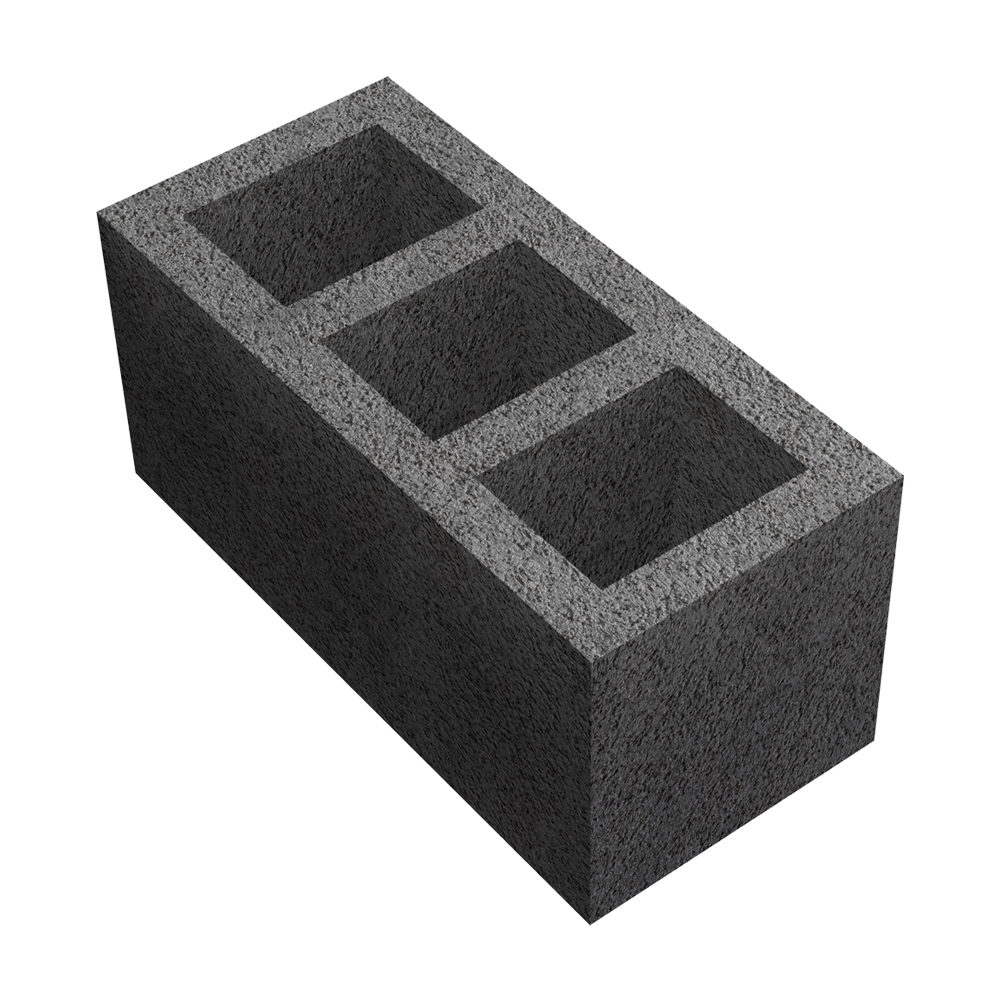

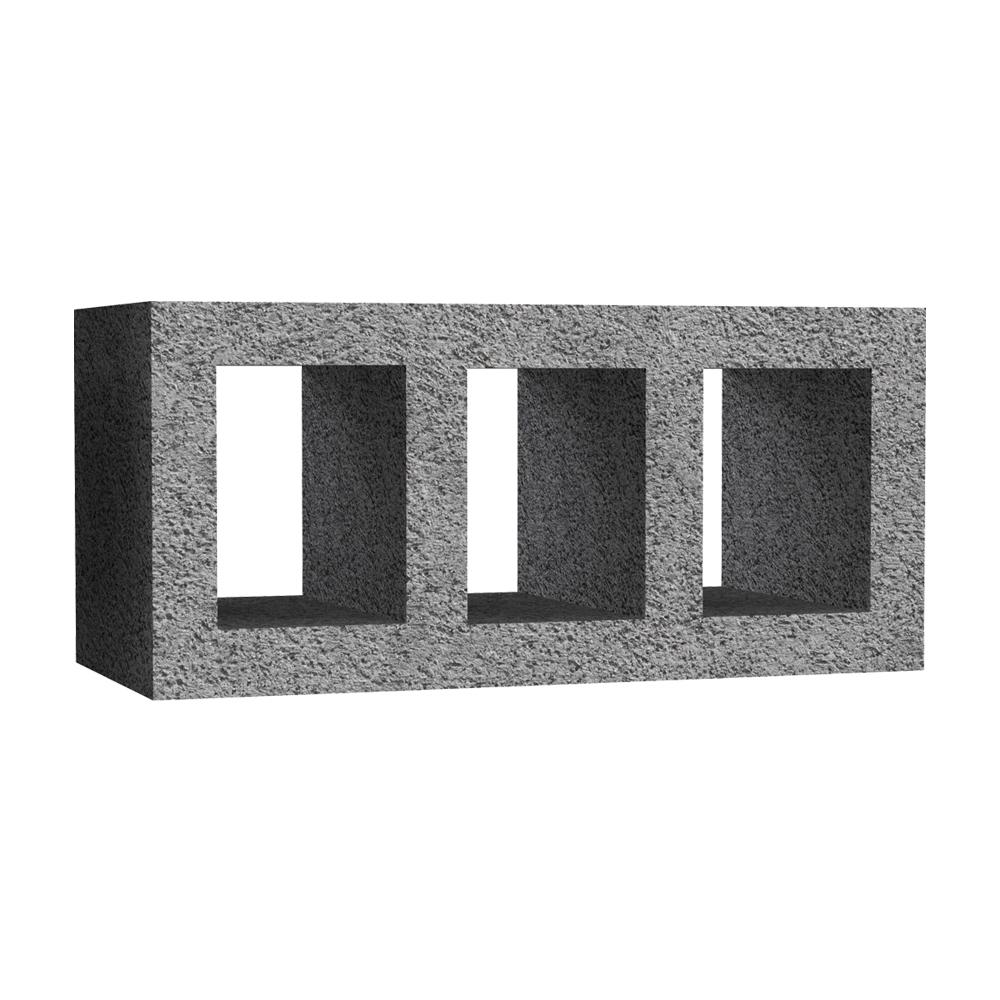

Pustak wentylacyjny keramzytowy W3 52 x 24 x 24 cm - trzy kanały

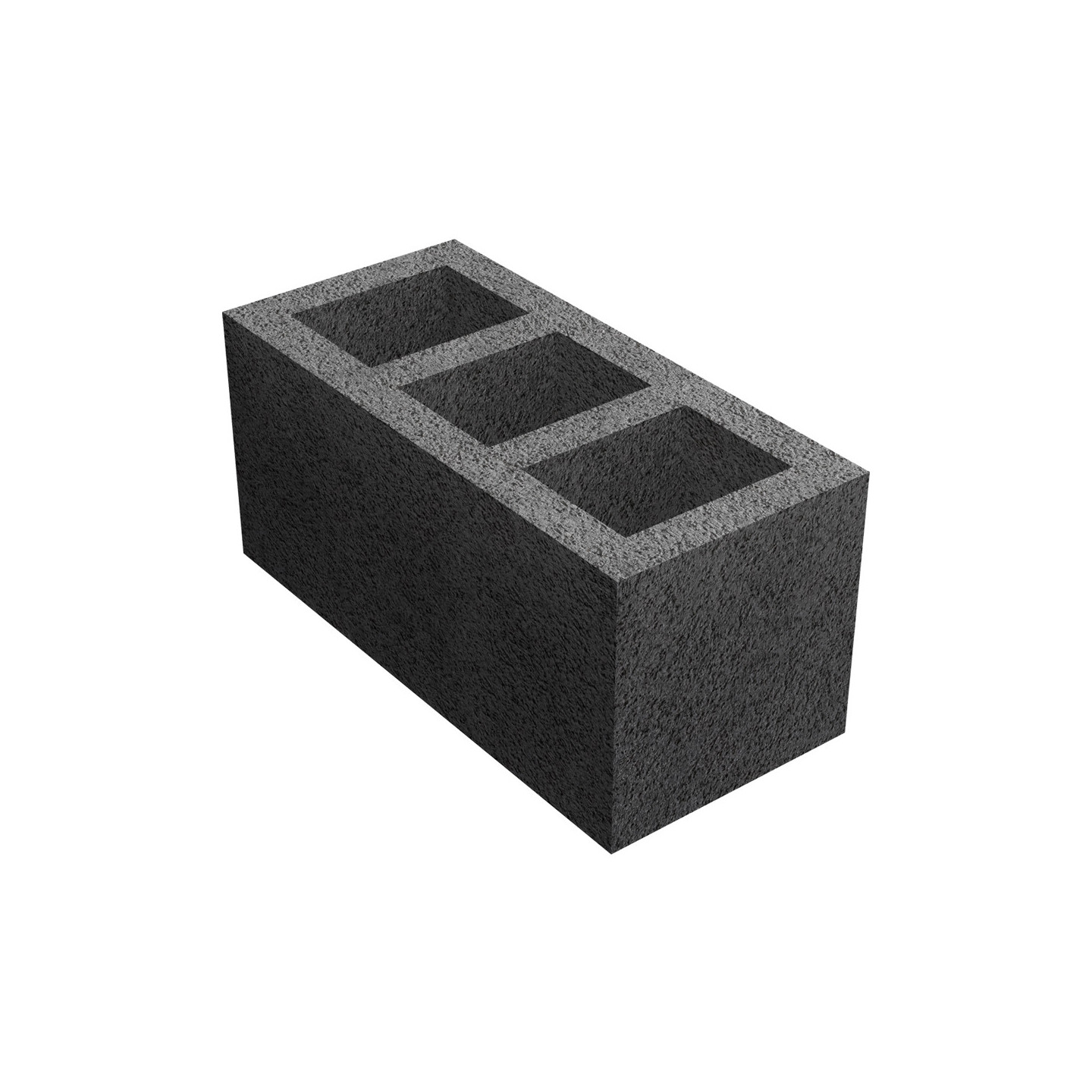

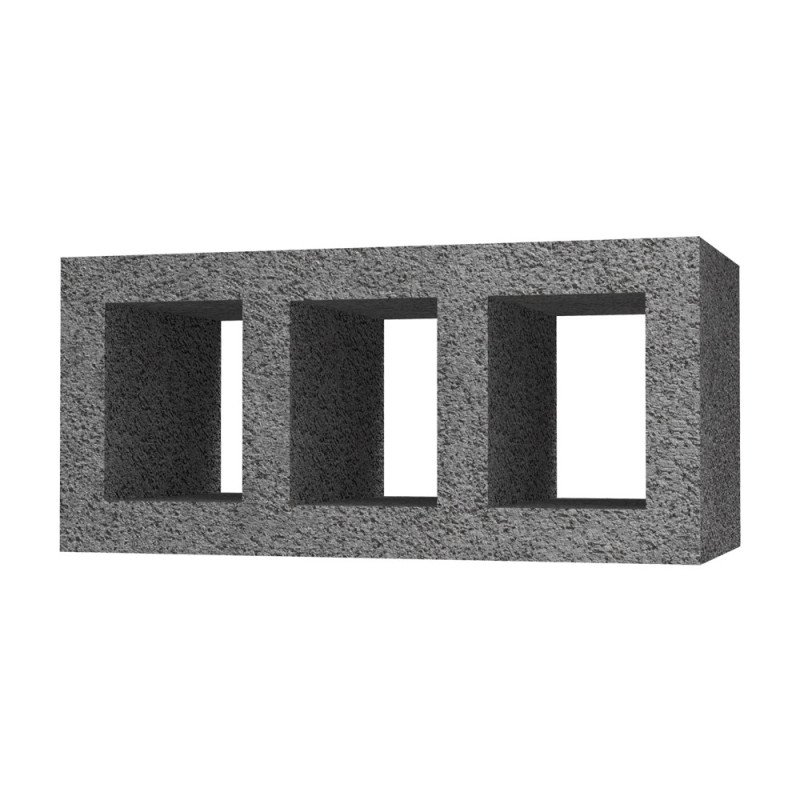

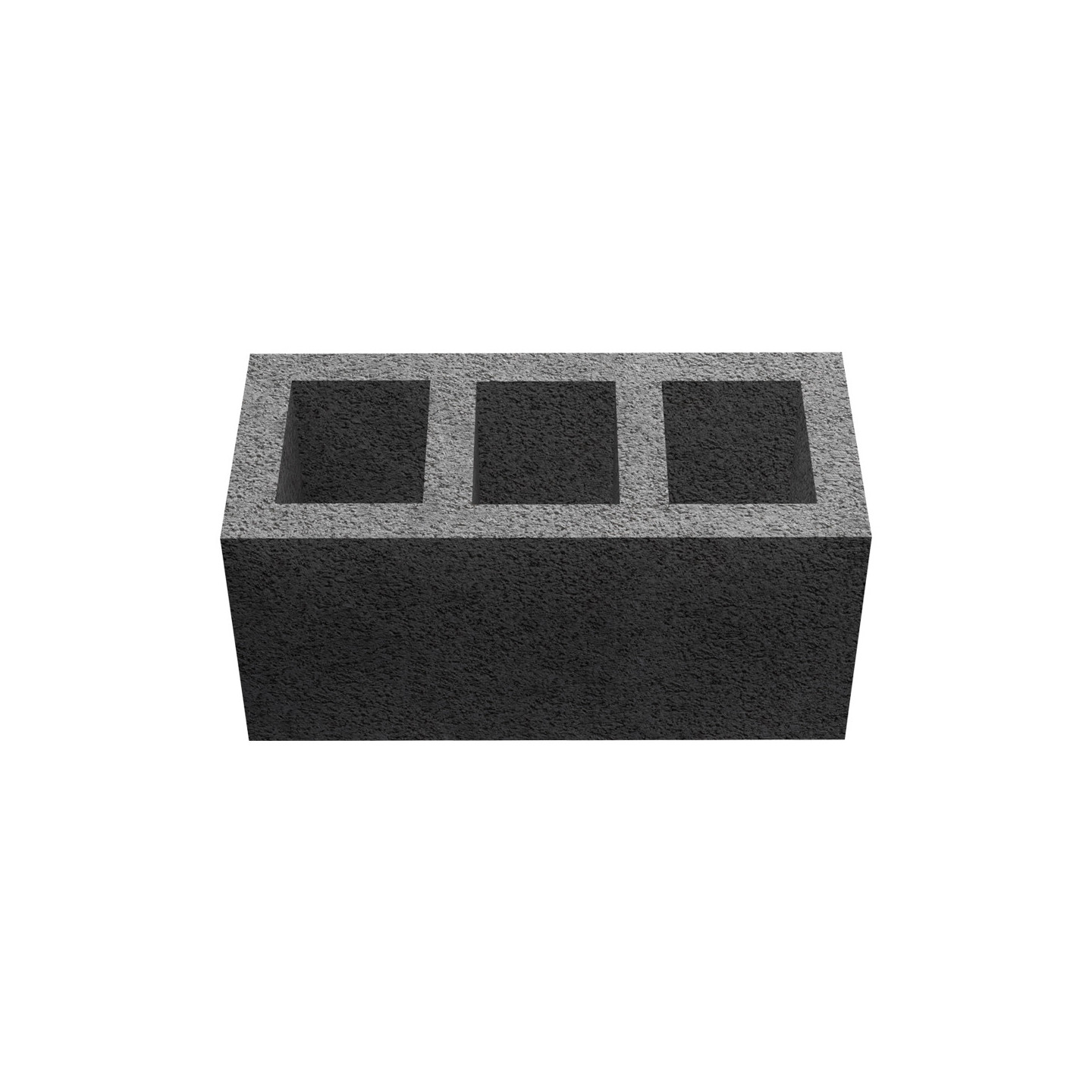

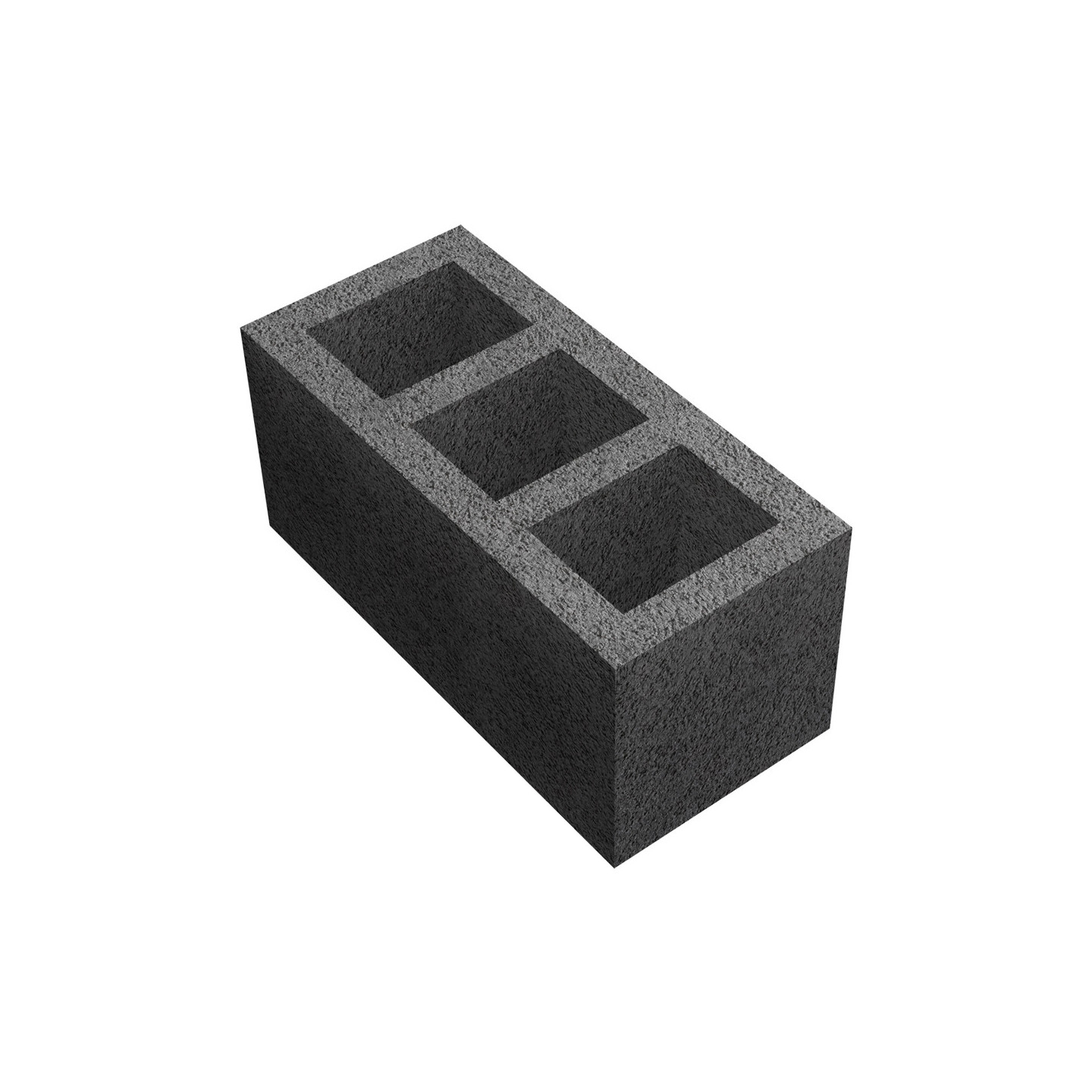

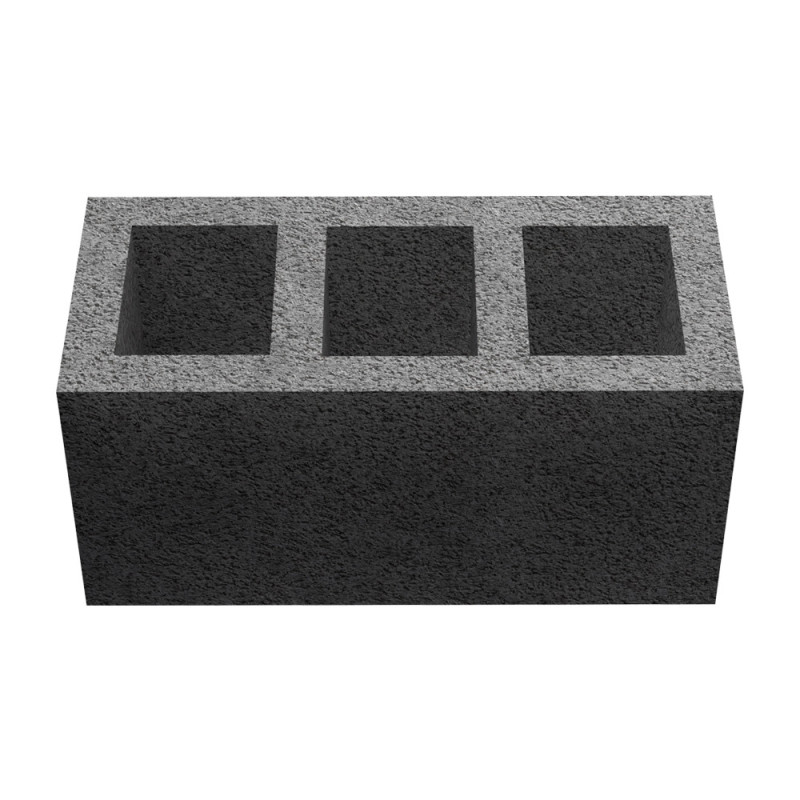

W3 to trzykanałowy pustak wentylacyjny, który pozwala z jednego pionu obsłużyć trzy pomieszczenia. Typowy przykład to dom parterowy, w którym kuchnia, łazienka i toaleta albo pomieszczenie gospodarcze leżą blisko siebie - zamiast trzech osobnych trzonów stawiasz jeden.

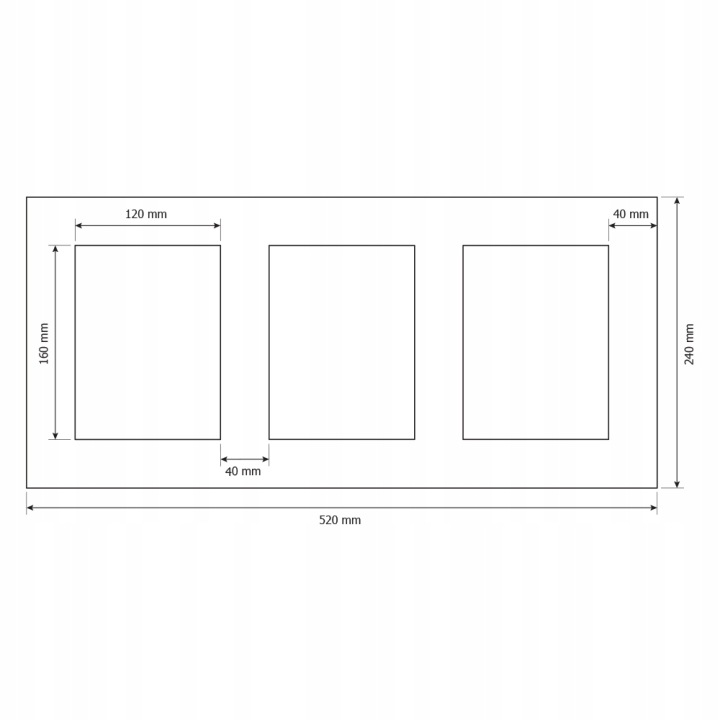

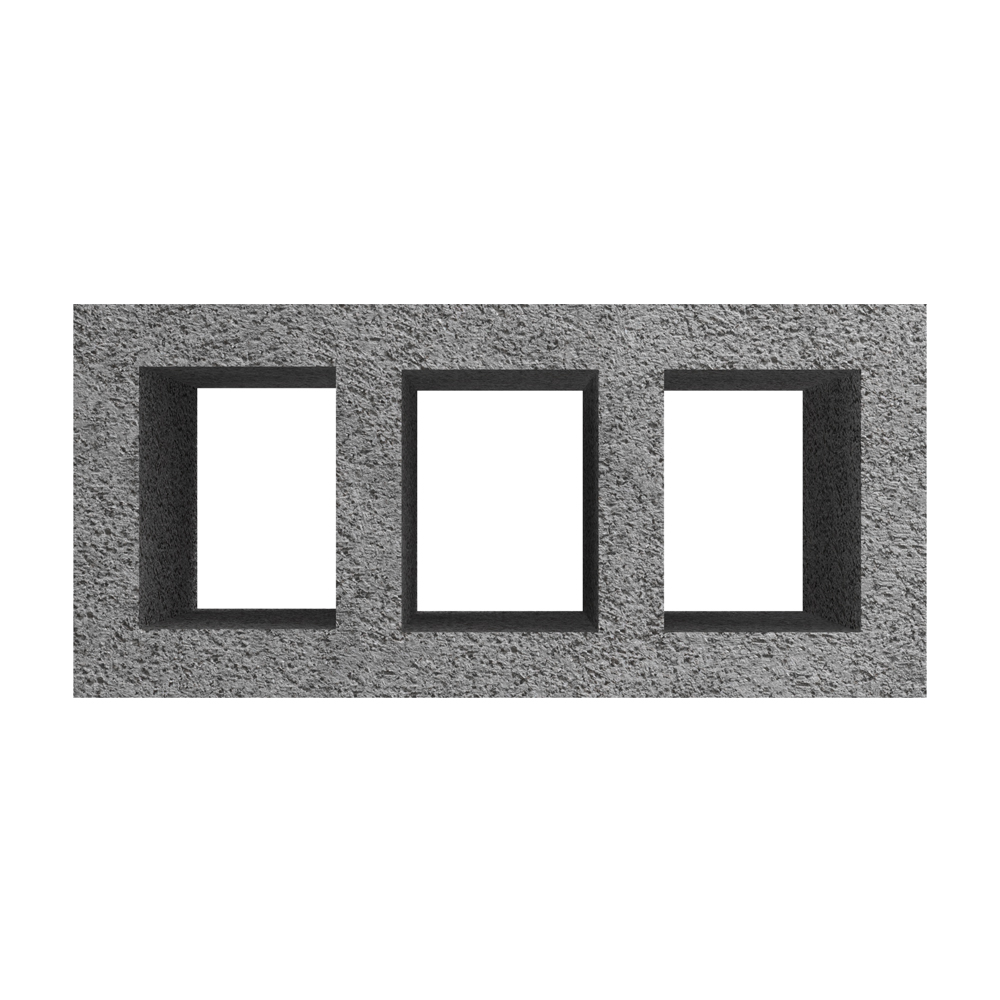

Pustak ma przekrój 52 x 24 cm, wysokość 24 cm i masę 18 kg. Kanały biegną w jednym rzędzie, więc trzon jest płaski i może stanąć wzdłuż ściany między pomieszczeniami.

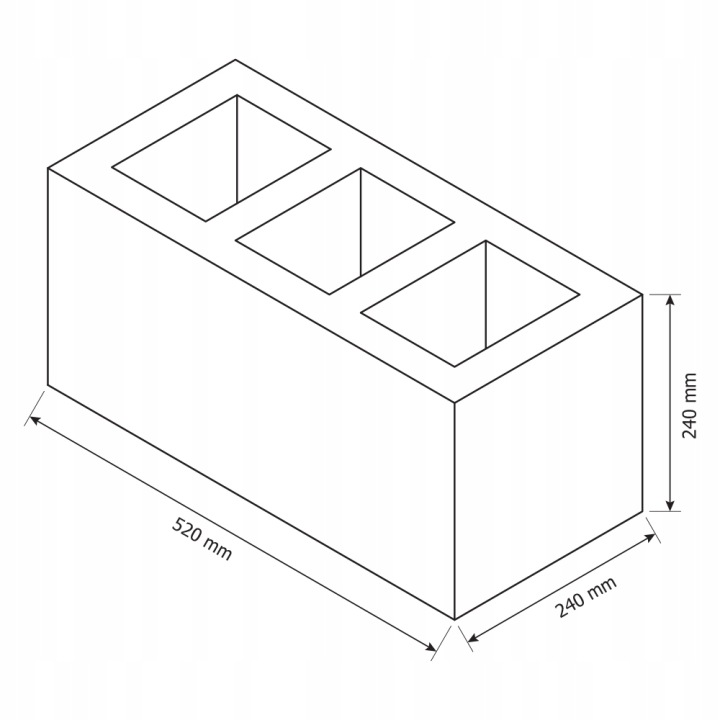

Wymiary W3

• Szerokość: 24 cm
• Długość: 52 cm
• Wysokość: 24 cm
• Waga: 18 kg
• Materiał: keramzytobeton

Każdy kanał to osobna droga dla powietrza z jednego pomieszczenia. Trzeci kanał przyda się też jako rezerwa, np. na przyszłą wentylację poddasza po jego adaptacji.

Dane z deklaracji właściwości

• Zużycie na metr bieżący: 4 szt.
• Waga kształtki: 18 kg
• Klasa temperatury: T600
• Odporność na pożar sadzy: G(50)
• Wytrzymałość na ściskanie: 3,5 N/mm2 (siła prostopadła do powierzchni kładzenia)
• Wysokość zabudowy: do 25m
• Zginanie przy naporze wiatru: 1080 mm
• Opór cieplny: 0,07 m2K/W
• Stopień mrozoodporności: F25
• Odchyłka prostopadłości: 5 mm
• Euroklasa reakcji na ogień: A1

Na 1 mb pionu W3 potrzeba 4 sztuk, więc przy zamawianiu wystarczy pomnożyć wysokość trzonu w metrach przez cztery i doliczyć niewielki zapas na docinki.

Materiał

W3 powstaje z keramzytobetonu (klasa minimum LB5) zagęszczanego przez wibroprasowanie. Ścianki są sztywne i wymiarowo powtarzalne, kształtki nie palą się, znoszą mróz i dobrze izolują akustycznie, dzięki czemu pomieszczenia podłączone do sąsiednich kanałów nie słyszą się nawzajem.

Wznoszenie pionu trzykanałowego

Pion wymaga osobnego fundamentu i nie może być połączony z konstrukcją nośną domu ani przez nią obciążany. Na każdy metr wysokości przypadają 4 pustaki. Murujesz je na zaprawie cementowo-wapiennej rozkładanej równo po ściankach i obu przegrodach: spoina min. 1 cm, wytrzymałość zaprawy w spoinie od 0,15 N/mm2. Kanały kolejnych warstw muszą się dokładnie pokrywać.

W stropie i dachu pozostaw 3-4 cm przerwy dylatacyjnej i wypełnij ją niepalną wełną mineralną. Na poddaszu przykręć trzon do więźby kątownikami.

Ile kanałów wentylacyjnych potrzebuje dom?

Zwykle osobny kanał ma kuchnia, łazienka, WC i pomieszczenia bez okien. Policz takie pomieszczenia leżące przy jednym pionie - jeśli są trzy, W3 będzie odpowiedni; przy czterech wybierz W4.

Wykończenie i kratki

Nad dachem trzon tynkuje się warstwą ok. 2 cm tynku cementowo-wapiennego, okłada klinkierem albo obmurowuje cegłą; dłuższy trzon wzmacnia się kątownikami na rogach i siatką. Wloty kanałów w pomieszczeniach zamyka się kratkami wentylacyjnymi.

Ile pustaków W3 potrzeba na metr pionu?

Na każdy metr wysokości potrzeba 4 pustaków W3, bo jedna kształtka ma 24 cm wysokości. Przy pionie o wysokości 6 m wychodzi więc 24 sztuki, a przy wadze 18 kg na sztukę - około 432 kg materiału do rozplanowania na budowie.

Czy jeden pustak W3 zastąpi trzy osobne kanały?

Tak. Jedna kształtka 52 x 24 cm zawiera trzy kanały obok siebie, więc z jednego trzonu wyprowadzisz wentylację na przykład z łazienki, kuchni i spiżarni. Pion jest węższy i lżejszy niż trzy osobne kanały murowane z cegły.
