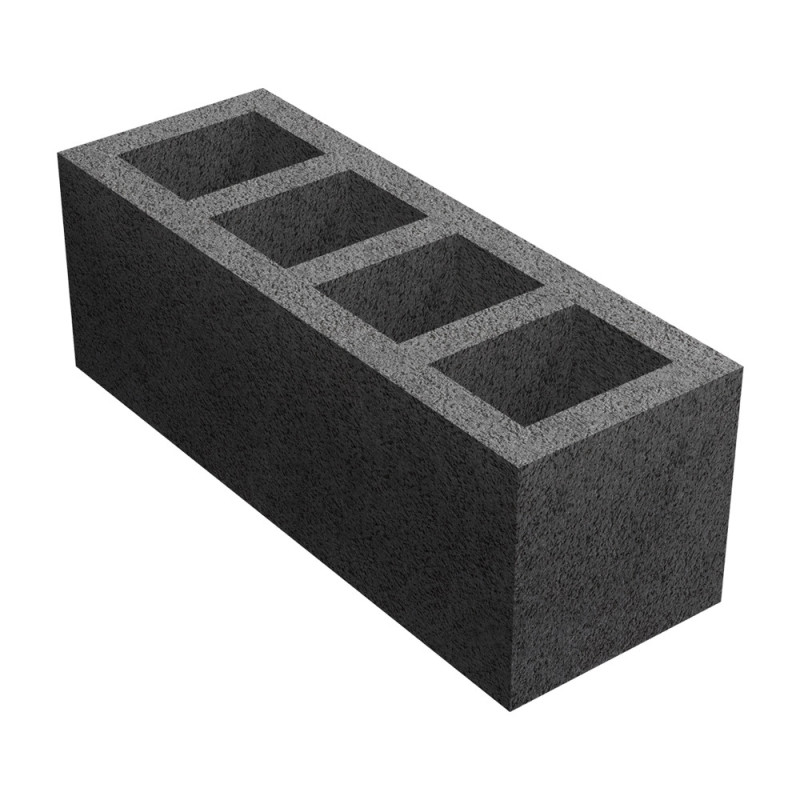

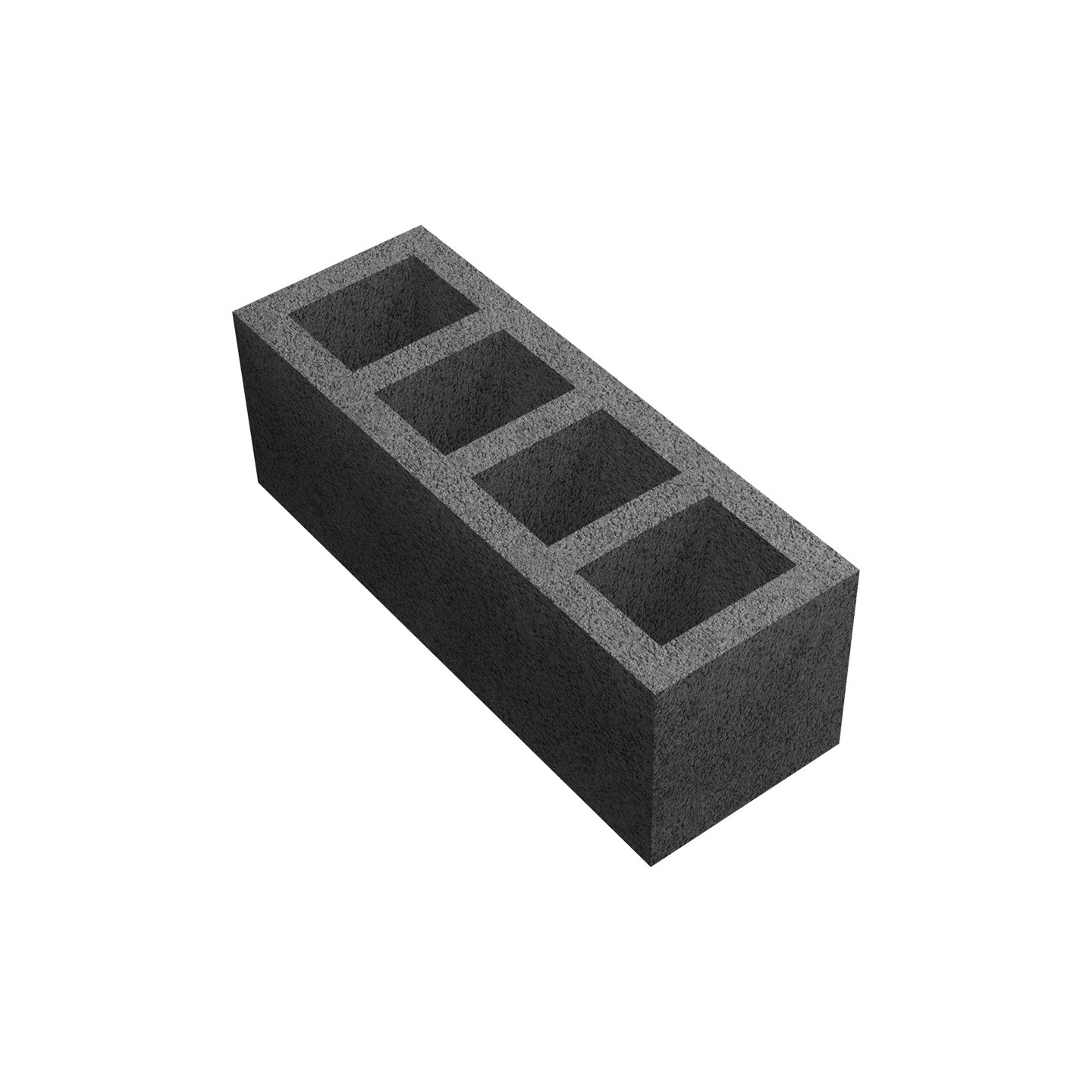

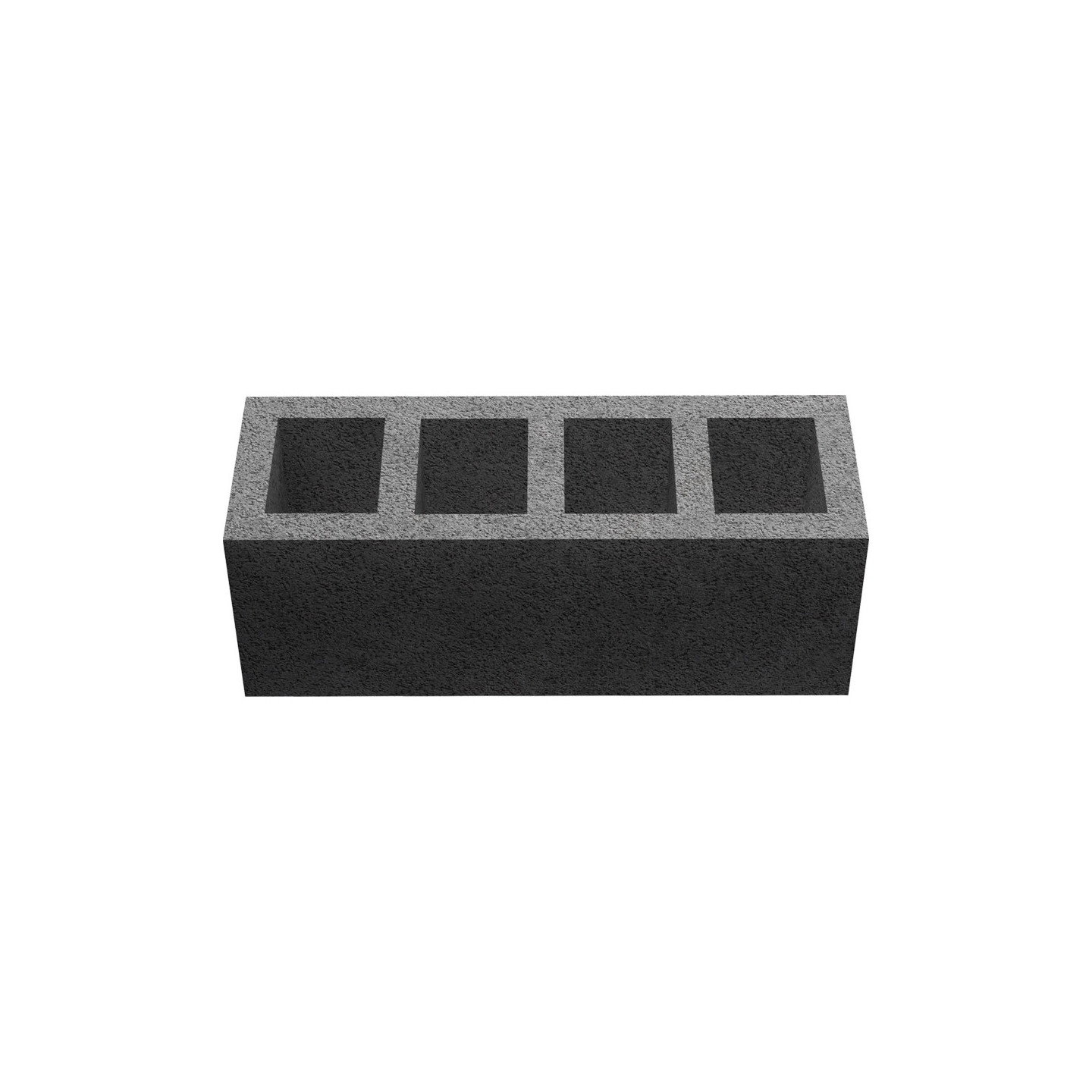

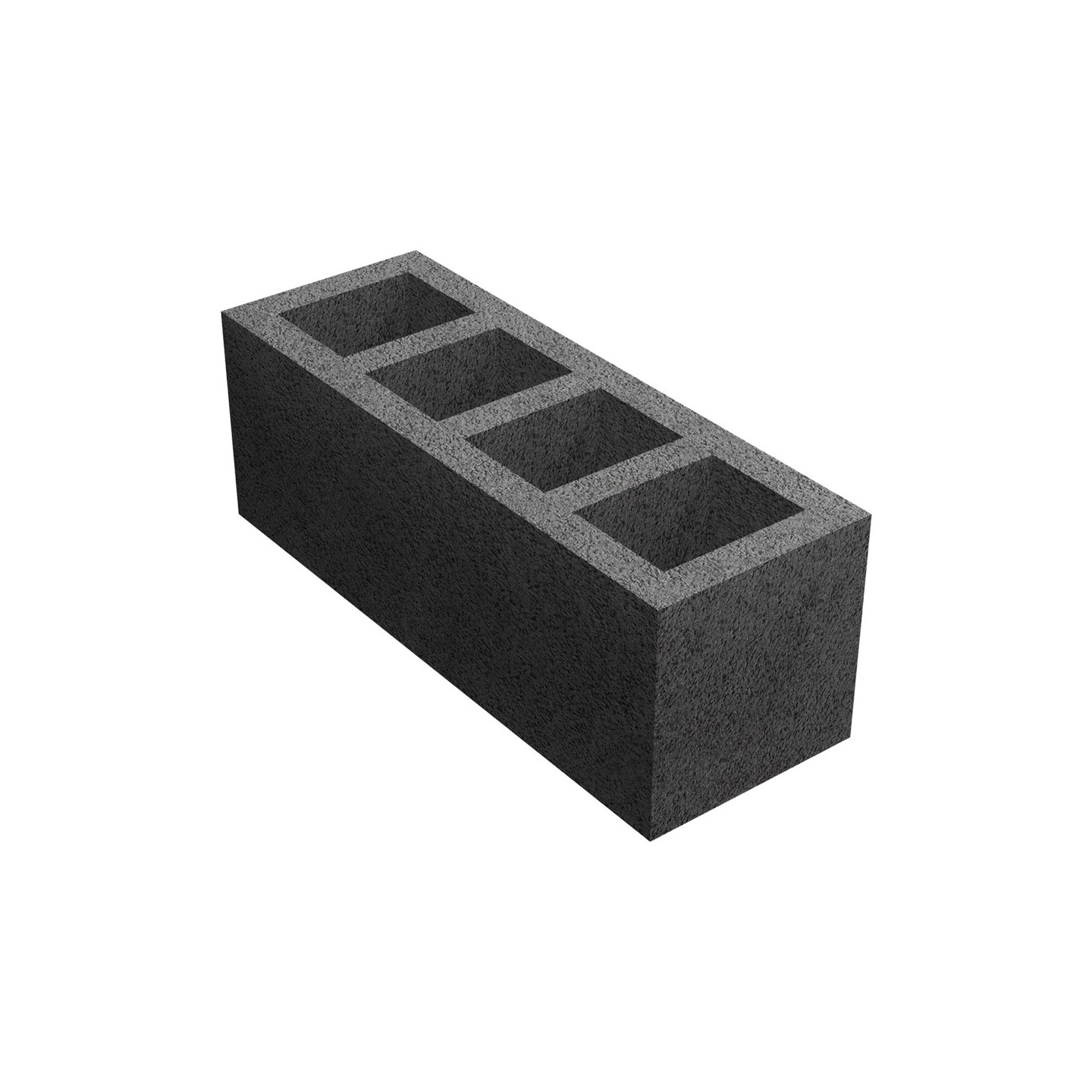

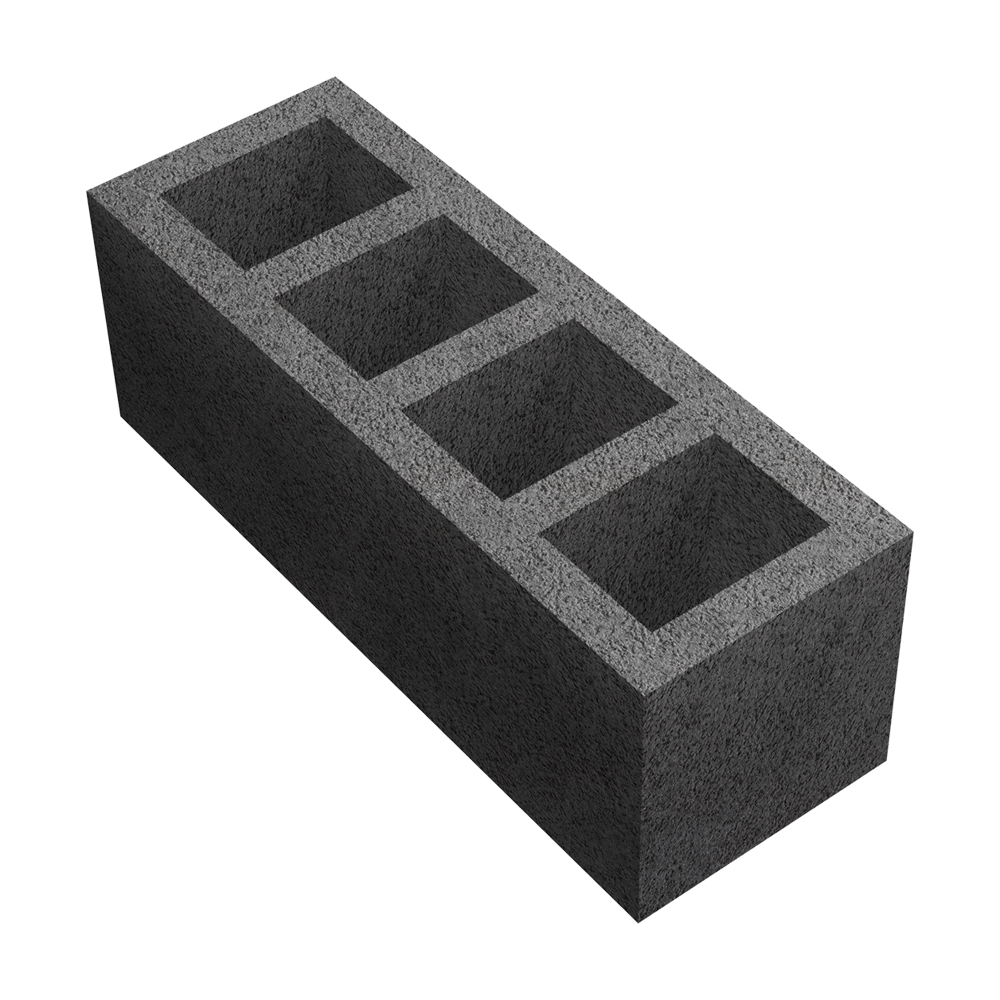

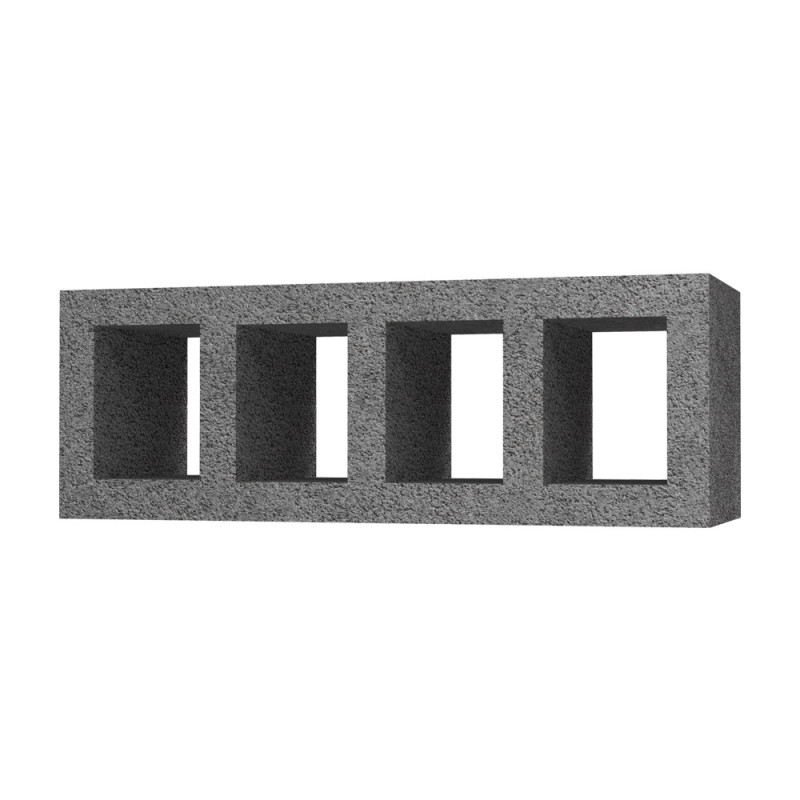

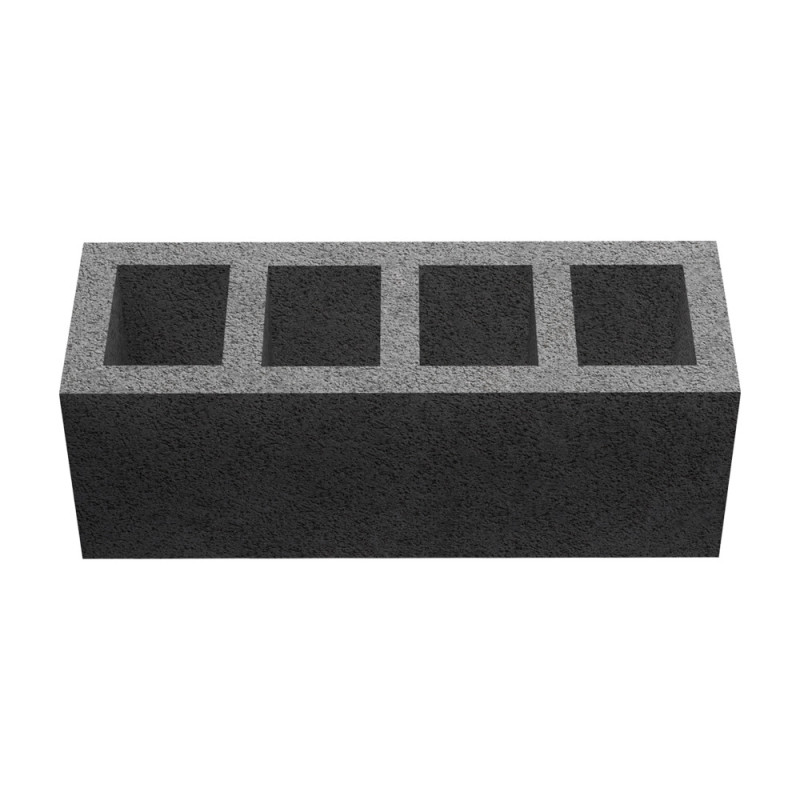

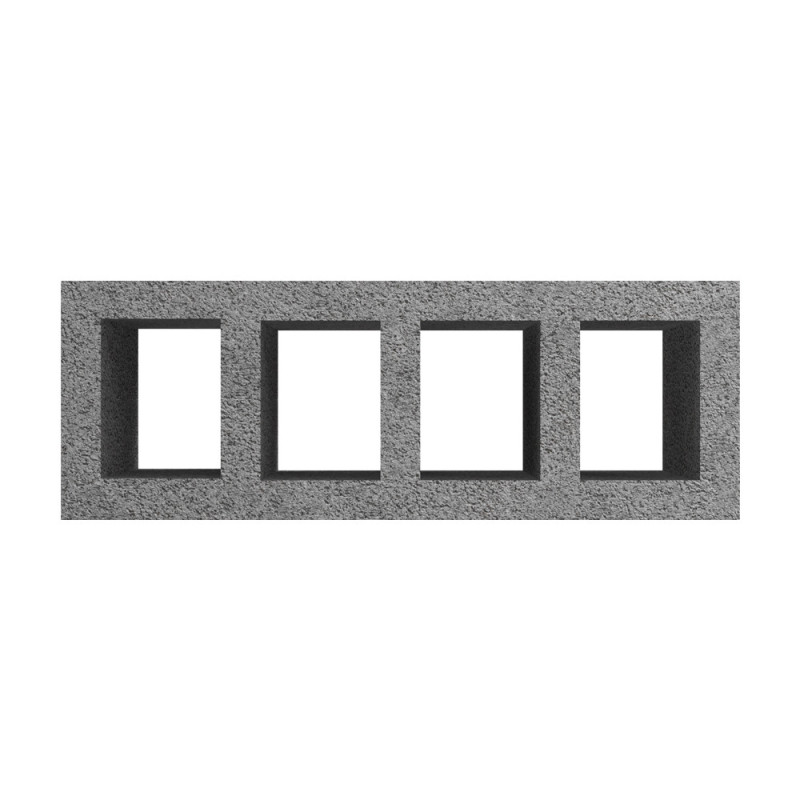

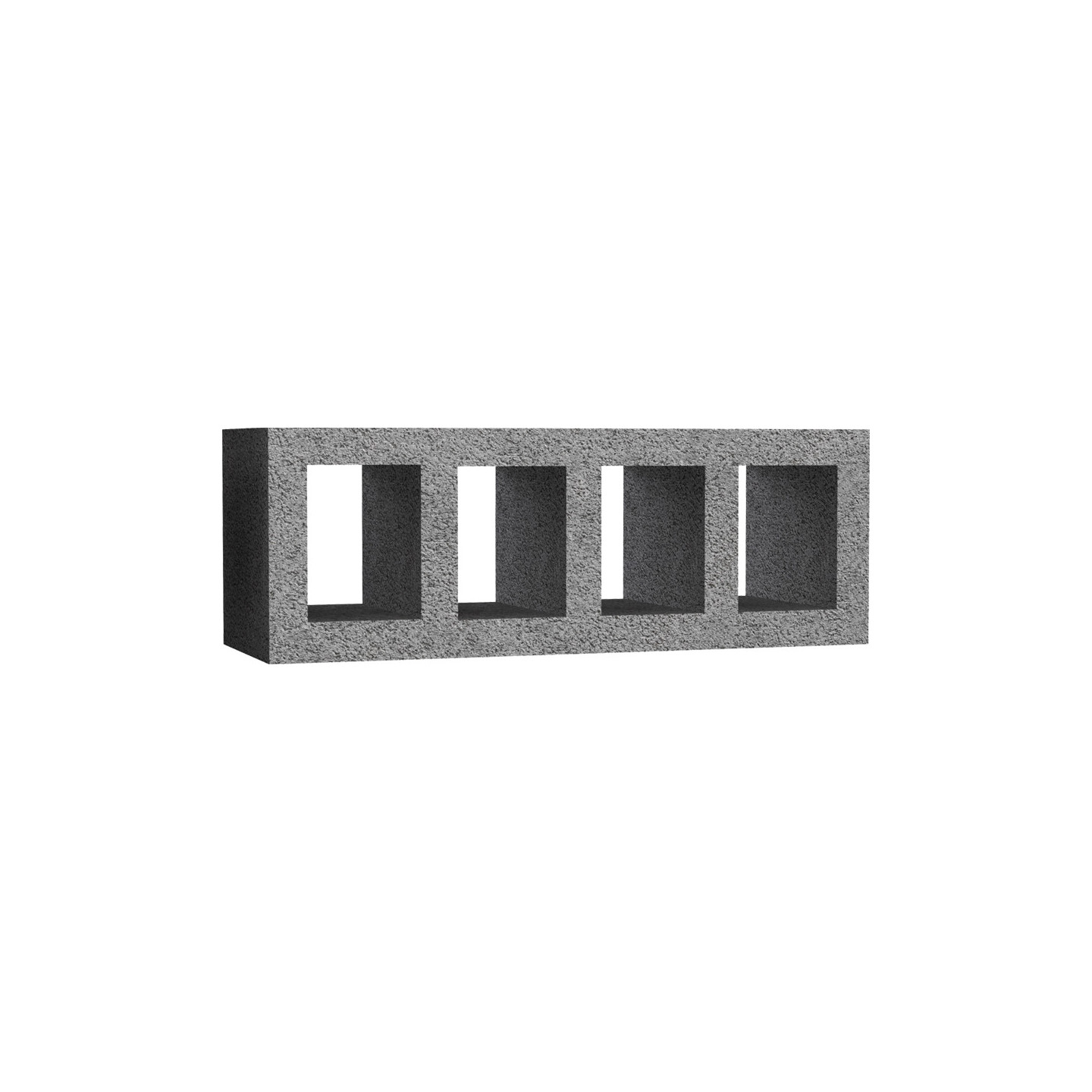

Pustak wentylacyjny keramzytowy W4 68 x 24 x 24 cm

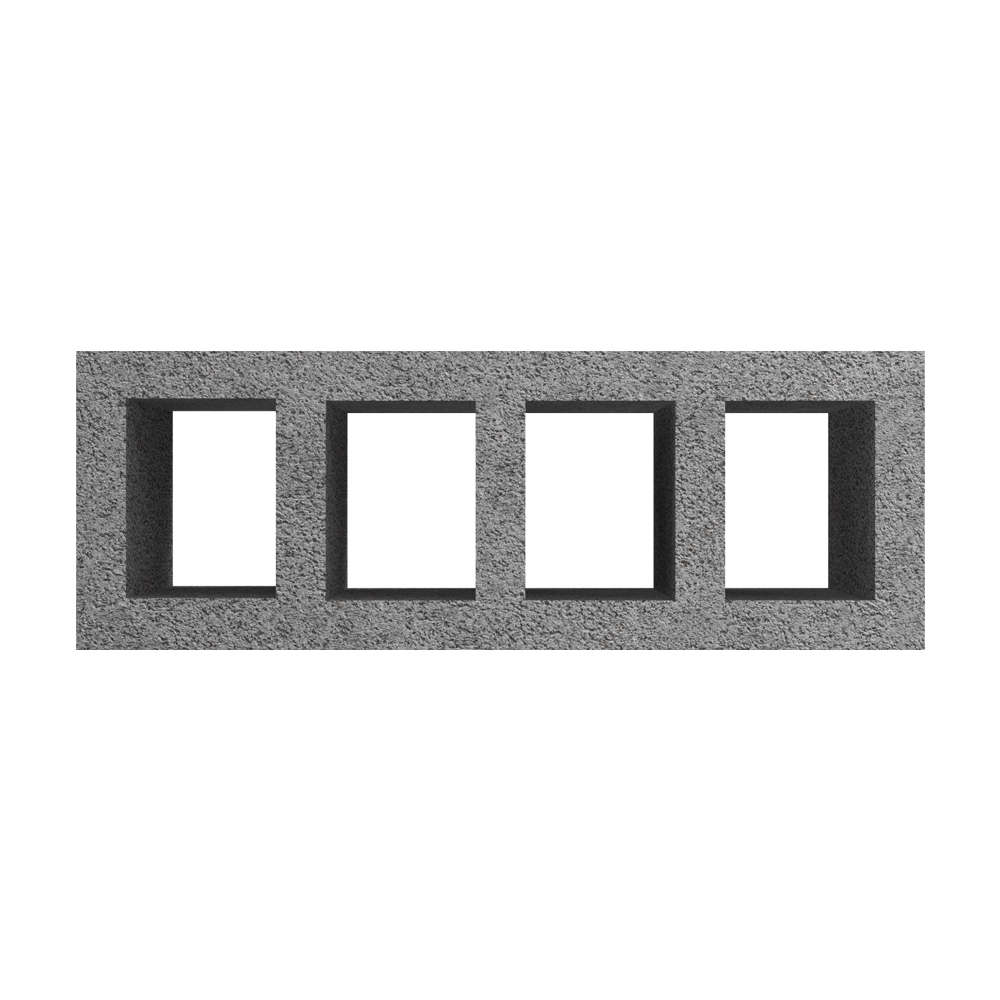

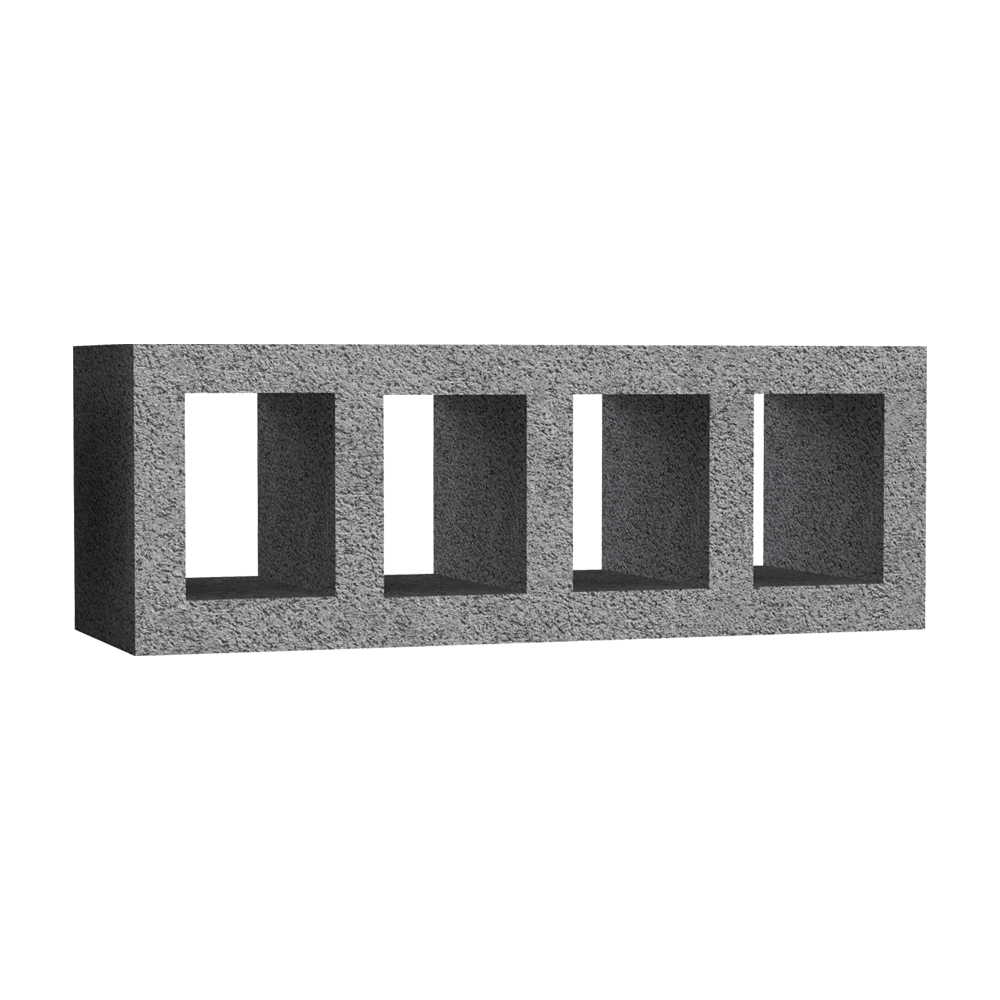

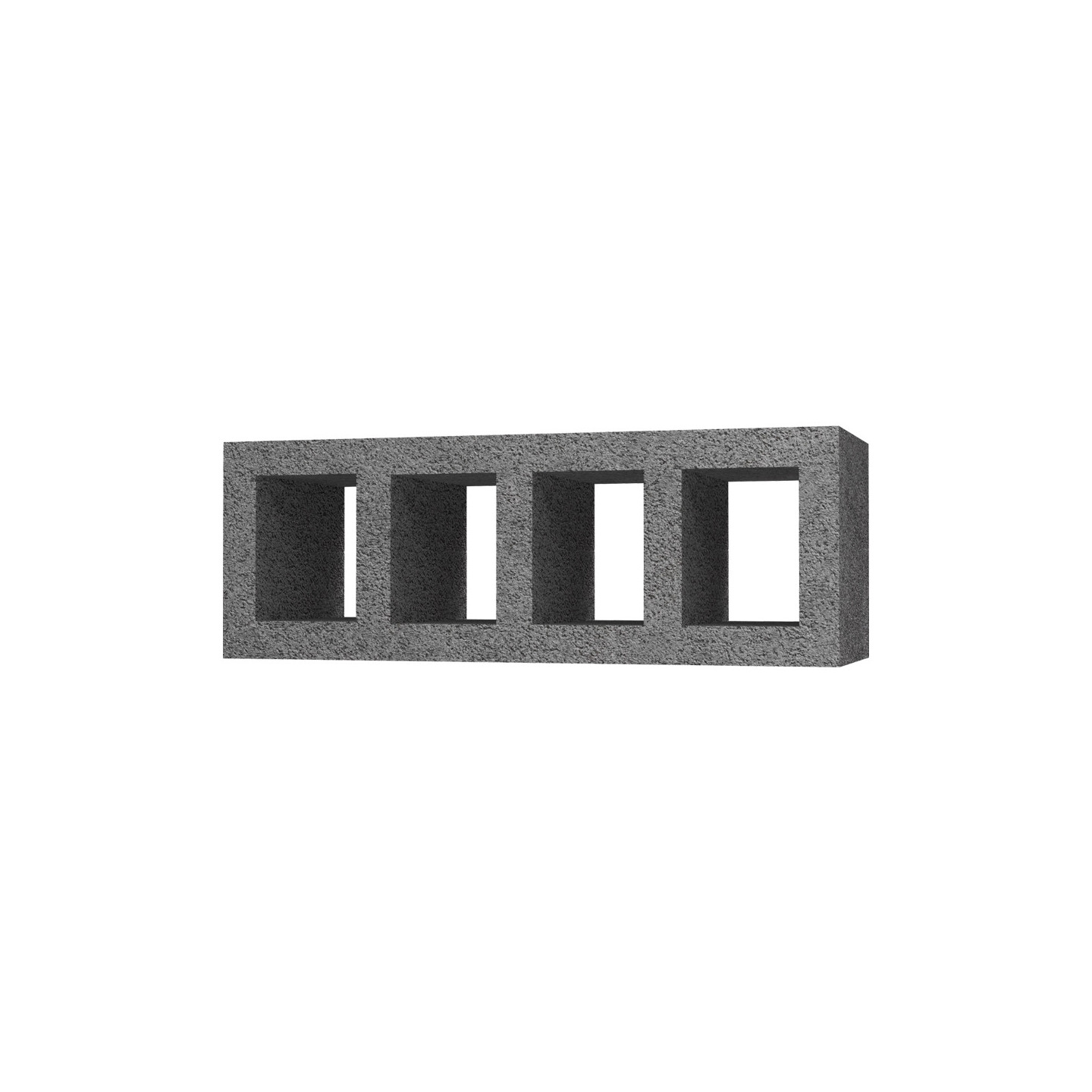

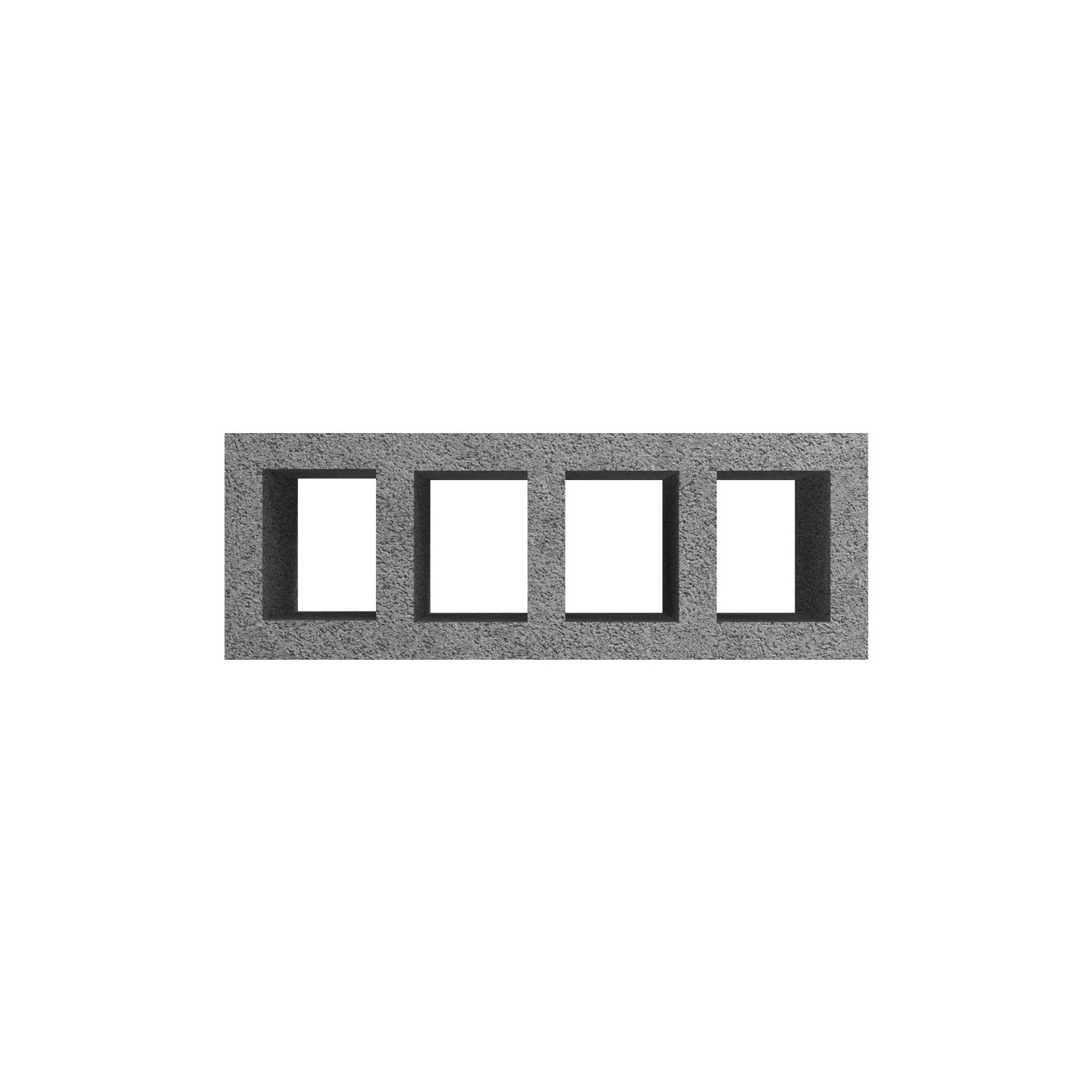

Pustak wentylacyjny keramzytowy W4 68 x 24 x 24 cm - cztery kanały w jednym rzędzie

W4 68 x 24 to największy z pustaków wentylacyjnych o wysokości 24 cm: ma cztery kanały ułożone jeden obok drugiego. Przeznaczony jest dla domów, w których przy jednym pionie skupia się kilka pomieszczeń do wentylacji - na przykład kuchnia, dwie łazienki i kotłownia - albo dla budynków piętrowych, gdzie pion obsługuje pomieszczenia na różnych kondygnacjach.

Wymiary to 68 x 24 cm w przekroju, 24 cm wysokości i 24 kg wagi. Długi, płaski trzon dobrze komponuje się ze ścianą, wzdłuż której biegnie.

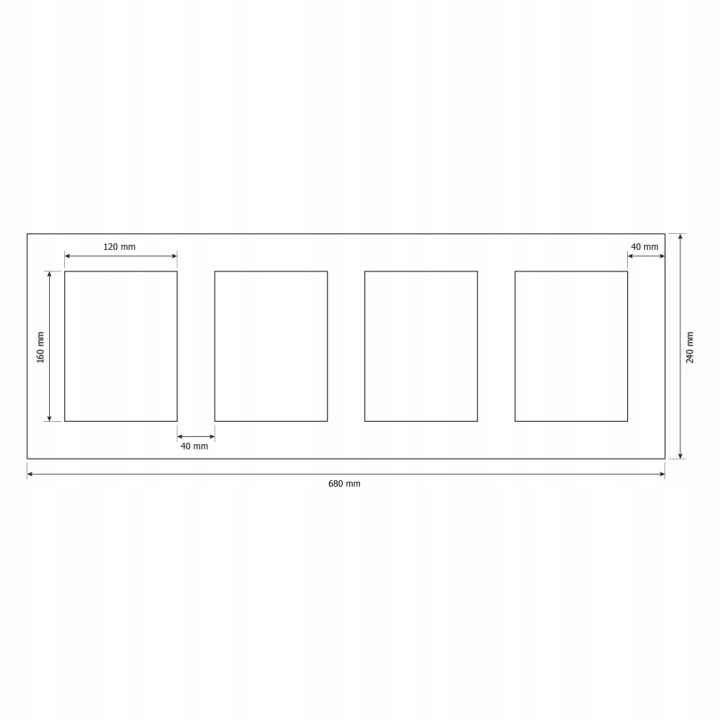

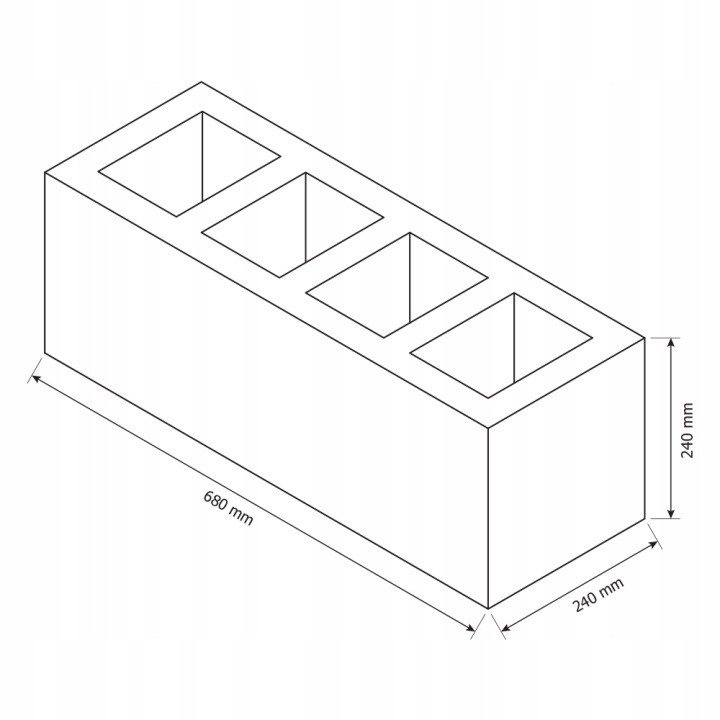

Wymiary W4 68 x 24

• Szerokość: 24 cm
• Długość: 68 cm
• Wysokość: 24 cm
• Waga: 24 kg
• Materiał: keramzytobeton

Jeśli zamiast długiego trzonu wolisz zwarty, prawie kwadratowy pion, zwróć uwagę na drugą odmianę W4 o wymiarach 44 x 36 x 33 cm.

Właściwości W4

• Zużycie: 4 szt./mb
• Waga pustaka: 24 kg
• Temperatura: T600
• Pożar sadzy: klasa G(50)
• Ściskanie: 3,5 N/mm2 (siła skierowana prostopadle do powierzchni kładzenia)
• Maksymalna wysokość zabudowy: do 25m
• Zginanie od naporu wiatru: 1080 mm
• Opór cieplny: 0,07 m2K/W
• Mrozoodporność: F25
• Odchylenie od prostopadłości: 5 mm
• Reakcja na ogień: Euroklasa A1

Deklarowana wysokość zabudowy do 25 m pozwala poprowadzić czterokanałowy pion przez wszystkie kondygnacje domu jednorodzinnego.

Cztery kanały z lekkiego betonu

Kształtki wibroprasuje się z keramzytobetonu klasy przynajmniej LB5. Mimo długości 68 cm pustak pozostaje poręczny, a gotowy trzon jest sztywny, niepalny, mrozoodporny i dobrze tłumi odgłosy, które mogłyby przechodzić kanałami między pomieszczeniami.

Montaż pionu W4

Fundament pod pion wykonuje się niezależnie od ław budynku, a sam trzon traktuje jako samonośny - nie wolno opierać na nim stropu ani ścian. Na metr wysokości przypadają 4 pustaki. Zaprawę cementowo-wapienną (spoina minimum 1 cm, wytrzymałość od 0,15 N/mm2) nakładaj równo na ścianki zewnętrzne i na trzy przegrody wewnętrzne, żeby każdy kanał był szczelnie oddzielony od sąsiednich.

W przejściach przez strop i połać zostaw 3-4 cm wolnej przestrzeni wypełnionej wełną mineralną. Na poddaszu zakotw pion do więźby kątownikami i śrubami.

Czy cztery kanały to nie za dużo?

Nieużywany kanał nie przeszkadza, a późniejsze dobudowanie pionu wentylacyjnego jest kłopotliwe. Jeśli w planie domu przy jednym trzonie wypadają trzy pomieszczenia, wystarczy W3.

Jak wykończyć długi trzon nad dachem?

Warstwą tynku cementowo-wapiennego (około 2 cm), płytką klinkierową lub cegłą. Długi trzon warto wzmocnić kątownikami na narożnikach i siatką zatopioną w tynku. Pozostałe kształtki znajdziesz w kategorii pustaki wentylacyjne.

Ile waży metr pionu z pustaków W4 68 x 24?

Na metr wysokości potrzeba 4 pustaków po 24 kg, czyli około 96 kg na każdy metr trzonu. Warto to uwzględnić przy planowaniu fundamentu pod pion.
